中频炉除尘器花板制作要求

添加时间：2024-05-04 | 文章录入：秩名 | 文章来源：原创

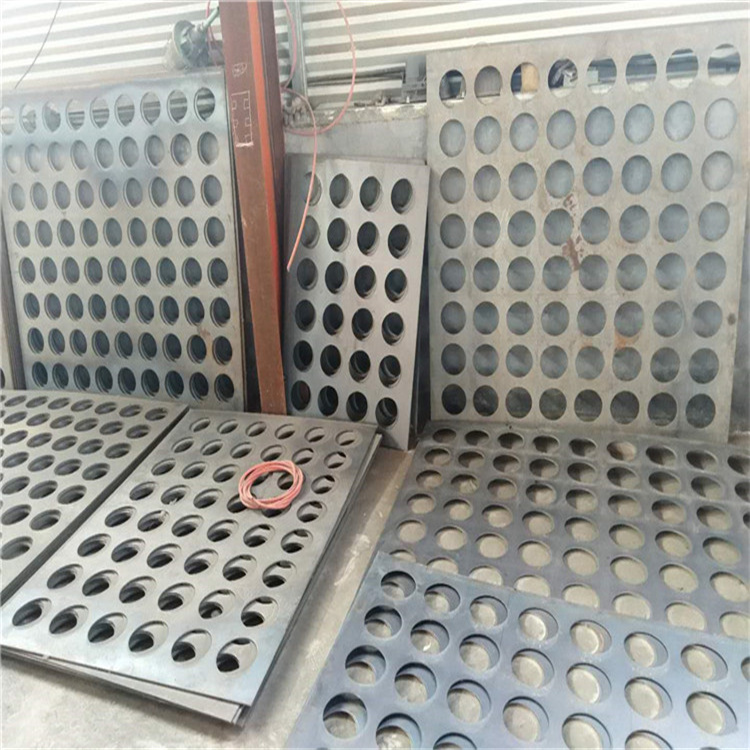

中频炉除尘器花板冲压采用专用冲压模具冷压加工，一次成型，花板孔光滑无毛刺，花板表面变形小，平面度偏差不大于1/1000，花板孔中心偏差＜1.5mm，孔径偏差≤0.05mm，袋式除尘器花板厚度一般为6—10mm，在每一块花板上需冲不同规格的孔。按设计要求，这些孔要有良好的通用性和互换性。

除尘器滤袋采用纵横直列的矩阵布置方式。这种排列方式合理地利用了方形的箱体空间，避免了在方形箱体中采用同心圆方式排布滤袋造成了箱体四角空间的闲置。加大的滤袋中心距保证了含尘气体在滤袋间的提升空间，同时避免了滤袋晃动可能产生的碰撞。

除尘器花板采用数控冲压方法加工花板孔，保证了花板及花板孔的形位公差要求。

花板孔冲压位置准确，与理论位置的偏差小于±0.05mm，确保两孔洞的中心距误差在±1.0mm。花板孔洞制成后清理各孔的锋利边角和毛刺，焊接加强筋板时，筋板布置合理。

焊接后通过整形确保花板平整，无挠曲、凹凸不平等缺陷，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=3.2。滤袋与花板的配合合理，滤袋安装后严密、牢固不掉袋、装拆方便。；

采用精密工艺加工的花板和高精度定位的喷吹管保证了喷吹短管轴线和滤袋组件轴线的重合，从而保证了整套喷吹清灰系统的可靠。
