滤筒除尘器的结构及配件
滤筒除尘器的主要构造是由除尘室、脉冲反吹清灰系统和风机组成。当含尘空气进入除尘室后，被圆筒形的滤筒材质阻隔，亚微米以上的粉尘被阻留在滤筒外表面上，过滤净化后的气流就从滤筒中心排出。阻留在滤筒外表和滤筒上的粉尘，经过一段时间的聚集，达到一定程度时由时间继电器控制反吹阀开始接受指令工作，间歇对滤筒的气流出口端向滤筒中心发出可调脉冲反吹，滤筒受到压力达0.6~0.7Mpa的脉冲反吹气流冲击而震动，将附着在滤筒外表和滤筒上的粉尘抖落，使滤筒过滤净化空气的能力有顺序的恢复到初始的状态。

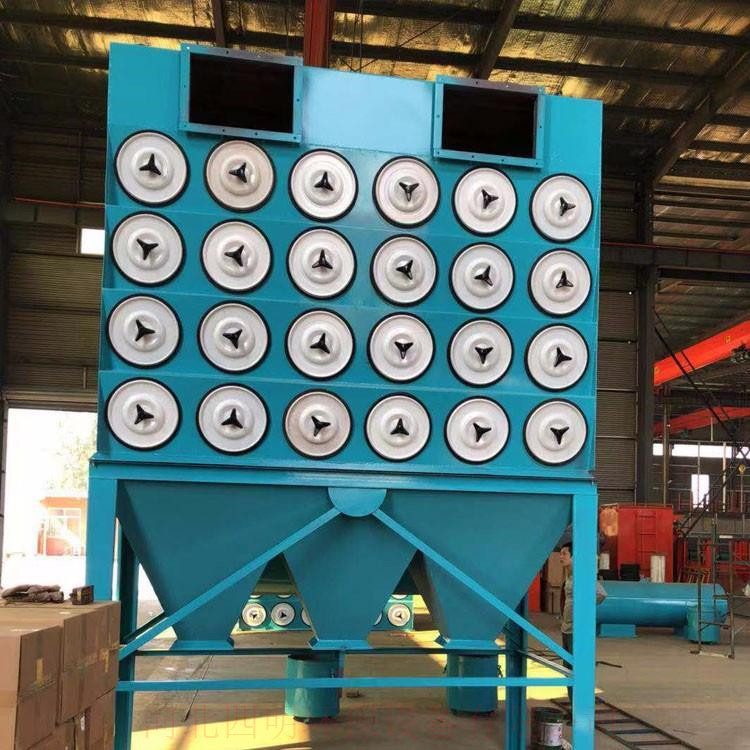

滤筒式除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分布板、滤筒及电控装置组成。花板下部为过滤室，上部为气箱脉冲室。在除尘器入口处装有气流分布板。滤筒既可以垂直布置在箱体花板上，也可以倾斜布置在花板上。从清灰效果看，垂直布置较为合适。
