旋风除尘器进风口设计技巧
添加时间:2021-09-04 | 文章录入:本站 | 文章来源:原创

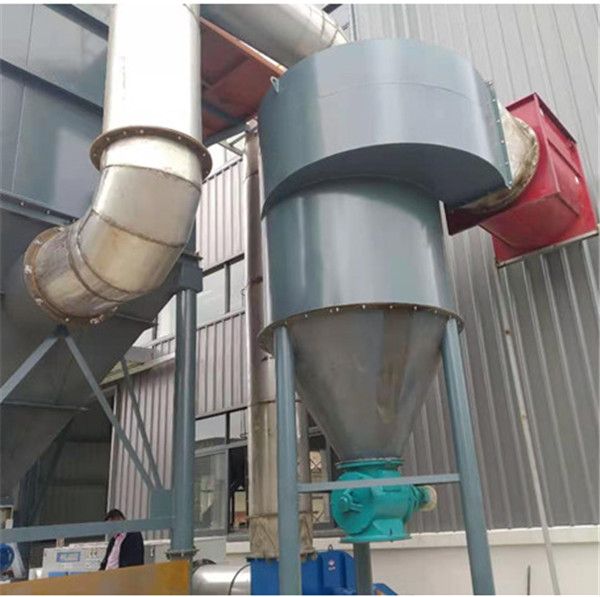

![旋风除尘器](/uploads/210904/1-210Z40JFY25.jpg)
旋风除尘器有多种进气口形式,
切向进口是旋风除尘器最常见的形式,采用普通切向进口时,气流进入除尘器后会产生上下双重旋涡。上部旋涡将粉尘带至顶盖附近,由于粉尘不断积累,形成“上灰带”于是粉尘极易直接流入到排气管排出,降低除尘效果。为了减少气流之间的相互干扰,多采用了蜗壳进口,既采用断开线进口。这种方式加大了进口气体和排气管的距离,可以减少未净化气体的短路逸出,以及减弱进入气流对筒内气流的撞击和干扰,从而可以降低除尘器阻力,提高除尘效率,并增加处理风量。渐开角的角度可以是45度、120度、180度、270度等,通常采用180度时效率最高。采用多个渐开线进口对提高除尘器效率更有利,但结构复杂,实际应用不多。
进气口采用向下倾斜的蜗壳底板,能明显减弱上灰环的影响。气流通过进气口进入蜗壳内,由于气流据除尘轴心的距离不同而流速也不同,因而会产生垂直于气流流向的垂直涡旋,从而降低除尘效率。为了消除或减轻这种垂直涡流的影响,涡流底板做成下部向器壁倾斜的锥形底板,旋转180度进入除尘器内。
旋风除尘器的进口多为矩形,通常高而且窄的进气管与器壁有更大的接触面积,除尘效率可以提高,但太窄的进口,为了保持一定的气体旋转圈数,必须加高整个除尘器的高度,因此一般矩形进口的高比为1(2~4)。
将旋风除尘器顶盖作成向下倾斜(与水平成10度~15度)的螺旋形,气流进入进气口后沿下倾斜的顶盖向下作旋转流动,这样可以清除上涡流的不利影响,不致形成上灰环,改善了除尘器的性能。
轴向进口主要用于多管除尘器中,它可以大大消弱进入气流与旋转气流之间的相互干扰,但因气体较均匀地分布于进口截面,靠近中心处的分离效果较差。为使气流造成旋转运动,采用两种形式的导流叶片:花瓣式,通常由八片花瓣组成,螺旋式,螺旋叶片的倾角为25度~30度。
