锅炉除尘器主要设计参数

添加时间：2023-08-04 | 文章录入：秩名 | 文章来源：原创

锅炉除尘器主要设计参数
锅炉除尘器吸风罩
锅炉除尘器吸风罩是除尘系统中的一个重要组成部分，它的效能对于整个通风除尘系统的运行经济性有着十分重要的影响。吸风罩设计的目的是用较小的抽风量来有效控制粉尘源，力求利用最小的风量把绝大部分的粉尘吸入罩内，以达到清洁除尘的效果。因此在设计吸风罩时，应考虑以下几方面的因素：
（1）锅炉除尘器吸风罩尽量靠近或包围尘源，将抽风量及粉尘的扩散空间限制在最小范围内；
（2）充分考虑到操作人员的位置和活动范围，保证吸风罩的吸入气流受到尘源污染后，不再经过人的呼吸区；
（3）锅炉除尘器吸风罩的抽风方向尽可能同含尘气流的方向保持一致；
（4）锅炉除尘器吸风罩的设置尽可能地不影响正常的工艺操作。
锅炉除尘器管道配置
所有管道内的空气流速均按照18m/s设计，按照各自流经的烟气流量计算各支管管径，管道每隔5米设1道加强圈。

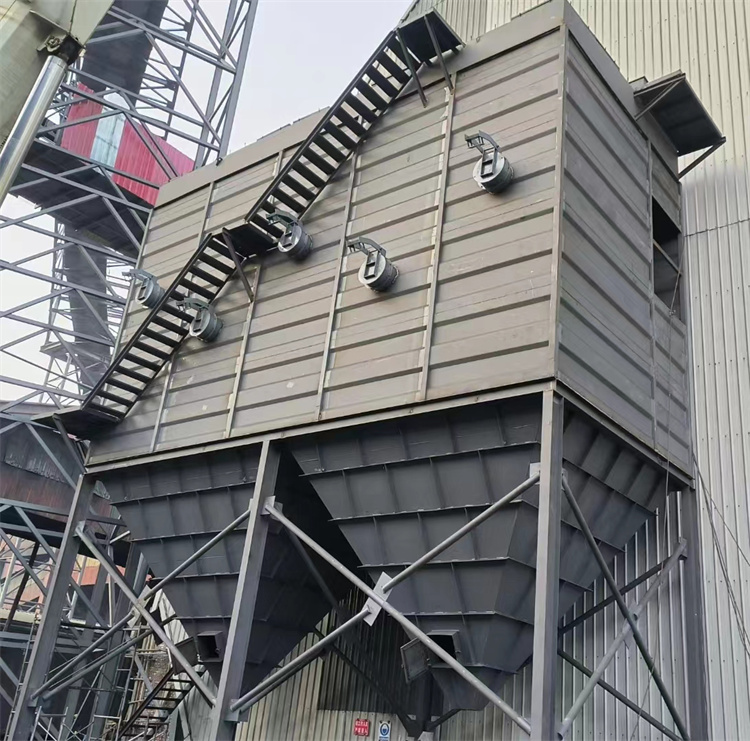

除尘器本体
（1）锅炉除尘器过滤风速及过滤面积
根据粉尘的理化性质和排放浓度的要求，本方案采用袋式除尘器，取过滤风速为1.0m/min ，则过滤面积为：
F=Q/60*V=550m² ；此处Q为系统总通风量=33000 Nm³/h
2台除尘器的设计参数和性能要求对应我公司的设备型号分别为：LQM和LQMM，过滤面积均为576m²,实际过滤风速为:0.96m/min。
锅炉除尘器（1）除尘设备系统总风量：:33000m³/h；
（2）除尘设备阻力：1700Pa；
（3）弯头+风管阻力合计：800Pa；
（4）根据风机的选择计算要求，分别取风机的风量风压为：
Vf＝K1·K2·V Pf＝(K3ΔP1+ΔP2)×K4
式中 Vf－风机的风量（m³/h）
V－系统风量（m³/h），K1—风管漏风系数，本方案取K1＝1.05
K2－除尘器漏风附加系数，本方案取K2＝1.03
Pf－风机的风压（Pa）
ΔP1－风管系统阻力（Pa）
ΔP2－除尘器阻力（Pa）
K3－管网系统阻力附加系数，取K3＝1.10
K4－风机性能附加系数，取K4＝1.05
将数据代入可得所需风机风量风压分别为：因所需风量已经考虑风机漏风系数，故此处不再增加，则得出：
Vf=35690m³/h，Pf=2709Pa
因此定本方案拟选用引风机分别为：
锅炉除尘器风机型号和功率为：4-68No.10C ，电机功率为：55kw,风机的风量为：26850-45750m³/h，全压为：3450-2750Pa；
粉煤灰收尘系统风机采用非防爆电机及控制柜，煤粉收尘系统风机采用防爆电机及防爆控制柜。
锅炉除尘器烟囱
锅炉除尘器烟囱高度
根据《大气污染物排放标准》（GB16297-1996），按新污染源、其他类颗粒物、二级标准，定烟囱高度为15m。
锅炉除尘器烟囱直径
取烟囱内烟气流速为15m/s，则烟囱直径为850mm。
锅炉除尘器电气及仪表
（1）电气系统
1、粉煤灰转运配套除尘系统
主风机电机    1台 380V 1×55KW=55kw
螺旋输送机    1台 380V 1×4KW=4kw
星型卸料器    1台 380V 1×1.5KW=1.5kw
振动电机      2台 380V 2×0.25KW=0.5kw
气力输送      1套  380V 1×10KW=10kw
其他脉冲阀等    合计1kw
以上动力共计：72kw
2、输煤线配套除尘系统
主风机电机    1台 380V 1×55KW=55kw
螺旋输送机    1台 380V 1×4KW=4kw
星型卸料器    1台 380V 1×1.5KW=1.5kw
振动电机      2台 380V 2×0.25KW=0.5kw
阻旋料位计    1台 220V 1×0.05KW=0.05kw
其他脉冲阀等    合计1kw
以上动力共计：62.05kw
（2）配电
客户提供380V/50HZ输电线路。
