脉冲布袋除尘器电路的安装

添加时间：2024-12-10 | 文章录入：秩名 | 文章来源：原创

1.风机脉冲布袋除尘器控制柜输入是三相四线电压为380v, 输出给电机的是也是380v，输出给无触点脉冲控制仪的电压为220v。

2.电磁阀电磁阀是由无触点脉冲控制仪进行控制的，无触点脉冲控制仪对电磁阀的控制是由一根多芯线完成的，在控制仪的输出端有一个公共端接口，在公共点接出一个线要和每个电磁阀进行并联，控制仪的输出端标有1.2.3.4.5.6.7.8.等数次的接线口，这些接线口分别和对应的电磁阀连接，例如1号接线口和第1个电磁阀连接;2号接线口和第2个电磁阀连接，以此类推让每个电磁阀都和脉冲控制仪连接。

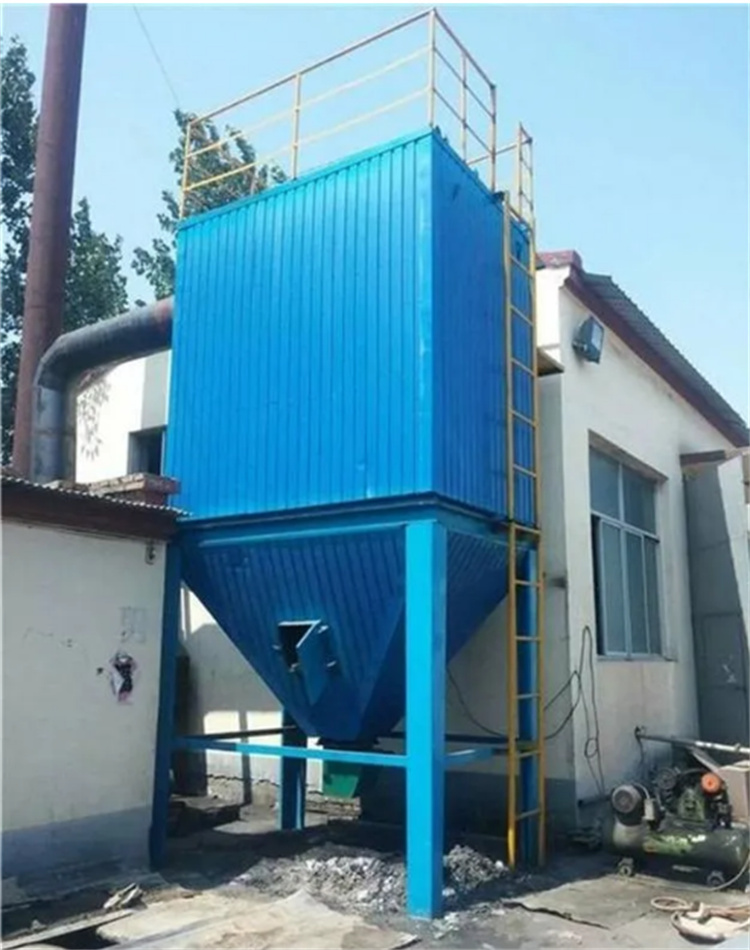

单机脉冲布袋除尘器安装步骤，单机脉冲布袋除尘器由于设备较轻，一般不需要专门打地脚，将放置除尘器的地面用10cm厚的水泥硬化就好，设备安装前：用吊车把下箱摆放好（调整好进风口和出风口方向，便于进风管道以及出风烟囱的连接），上箱摆放前先对应好下箱的螺丝孔，然后中间弄上螺丝打上胶，预防漏气。

1. 布袋除尘器连接进风口（车间出来的除尘管道引到进口）

2. 检查口（检查布袋和出尘的情况）

3. 卸灰口（定期清理灰尘）

4. 出口（出口连接烟筒），出口一般指除尘器引风机的出口。

5. 气包排气口（定期检查，防止有废水）

6. 布袋除尘器气包进气口（是连接气泵的地方，口是直径10mm）将气包侧面的进气管与压缩空气的出气管连接，气包的下边有个排污口，定期排污即可。

7. 电磁脉冲阀连接脉冲控制仪，风机连接控制柜，

8.控制仪连接电磁阀，再把风机接上，气泵连接气包口。

注：布袋除尘器安装烟筒的时候要在地上起15米，不要在风机出口上直启（安装烟筒如上）除尘器安装完毕，可以调试了。
