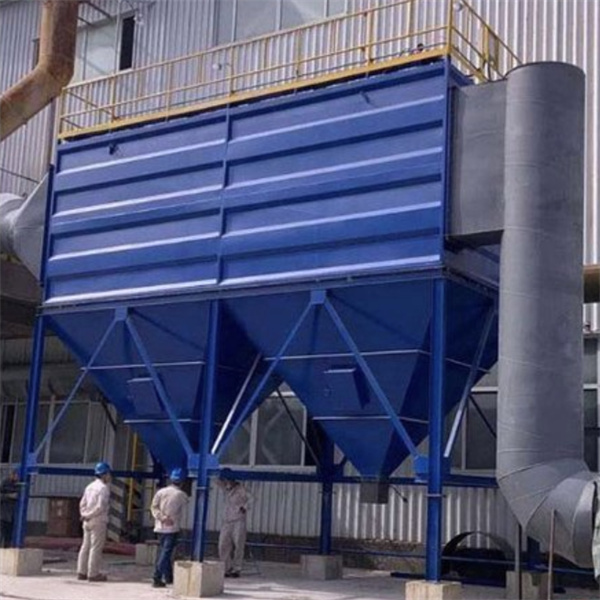

35吨锅炉布袋除尘器组成

添加时间：2025-01-27 | 文章录入：秩名 | 文章来源：原创

（1）本体部分：由上箱体、中箱体、进出风通道、灰斗组件、检修门、支架等组成。本体采用高强抗荷载组合设计；采用Q235压型板材制作，厚度5.75mm。
（2）集尘、过滤部分：由滤袋（PTFE+PTFE覆膜）、袋笼（冷拔丝，直径3.8mm，12根，环筋直径3.8mm,间距200mm）、花板组件等和进风分配部分组成。
（3）清灰部分：由储气包（含油水分离器、调压装置）、电磁脉冲阀、喷吹管组件等组成。
（4）控制、检测、保护部分：由离线装置、差压变送器、料位计、温控仪等组成。
（5）电控部分：PLC控制柜
35吨锅炉布袋除尘器系统性能
（1）滤袋规格为φ163×7500mm标准规格；滤袋材质为PTFE+PTFE覆膜。
（2）除尘器过滤方式采用外滤式；滤袋安装方式采用滤袋利用弹簧涨圈与花板联接，使净气与尘气分隔，使用袋笼做内部支撑；袋笼材质为20#（冷拔丝，直径3.8mm，12根），并对袋笼表面进行有机硅喷漆处理。
（3）除尘器滤袋清灰采用PLC控制电磁脉冲阀，脉冲气流通过喷吹管喷出，使滤袋径向变形抖落灰尘。
（4）除尘器的检修：顶部设检修孔，用于检修离线装置以及换袋（除尘器的维护、检修、换袋工作仅需在机外进行）。
（5）监测：除尘器设有差压变送器、温控仪监测系统阻力和温度。
（6）尘气分配：配置进风分配系统，有效地使进入除尘器的含尘气体均匀地分布到每个滤袋；
（7）除尘器灰斗卸灰：灰斗仓壁设置振动装置，能有效地破拱，保证了除尘器灰斗卸灰的顺利进行。
（8）除尘器控制系统：整个除尘器控制系统采用PLC。控制柜材质碳钢，设置差压及定时清灰控制方式并设有差压、温度、料位等检测报警功能；
（9）电控柜（箱）的防护：PLC控制柜放置在就地，采用双层密封门结构，具有防尘、防水功能。防护等级室内IP44，室外型IP54。
