布袋除尘器喷吹管设计计算

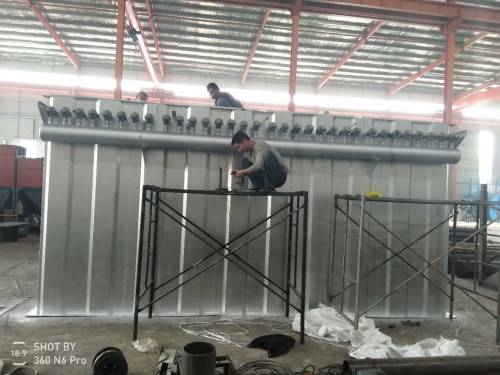

脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。
（1）喷吹管管径
选择喷吹时，其直径与脉冲阀出气管的管径相当，由于无需耐压要求，一般都选择薄板无缝；喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；喷吹管的壁厚取取决于管的长度和材质，选用时要保证喷吹管不会因自重而弯曲即可。
（2）喷吹口孔形状
设计喷吹管的喷吹口时，喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直≤0.4mm，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型，这种孔易工，但喷吹阻力大。带翻边的弧形孔阻较小，这种喷吹口不仅减少系统喷吹阻力，而且能使压缩气流尽量汇于一点喷吹，以防气流发散无序冲刷滤袋，从而从结构上减少冲刷滤袋的可能性。
1.喷吹管到袋口的距离
喷吹管距滤袋口的距离是设计脉冲袋式除尘器的重要尺寸，它与喷吹管结构、滤袋大小、粉尘性质等诸多因素有关，所以设计时应予重视。所以，我们金珠环保的技术人员针对这一设计
环节，总结出以下几点：
（1）根据滤袋数量确定喷吹管长度。
（2）喷吹管的壁厚应根据其长度和材质(硬度)确定，保证不会由于自重而弯曲变形。
（3）脉冲袋式除尘器高效率清灰系统喷吹管上安装超音速引流喷嘴，防止喷吹气流的偏中心现象发生。
（4）如果不安装引流喷嘴，只在喷吹孔下焊接一节短管，不能克服喷吹气流的偏中心现象，而且会由于超音速喷吹气流与管道之间的摩擦而产生阻力。
（5）为了保证脉冲气流量进入第一个滤袋和最后一个滤袋的差别在士10%以内，同一条喷吹管上的孔径可能会不同。一般是远离气包的喷吹孔比靠近气包的喷吹孔径小0.5～1.0mm。（6）根据气包压力、脉冲阀阻力、喷吹管尺寸、喷吹孔数量等因索，超音速脉冲气流的膨胀角度一般是20°左右。必须结合滤袋口径，我们四明环保的脉冲除尘器会根据设计师的经验和实验数值，来确定喷吹管离花板的最佳距离，保证喷吹气流可以覆盖整条除尘布袋长度。
