锅炉除尘器上箱体与喷吹装置技术要求

添加时间：2021-06-28 | 文章录入：本站 | 文章来源：原创

锅炉除尘器上箱体与喷吹装置技术要求:

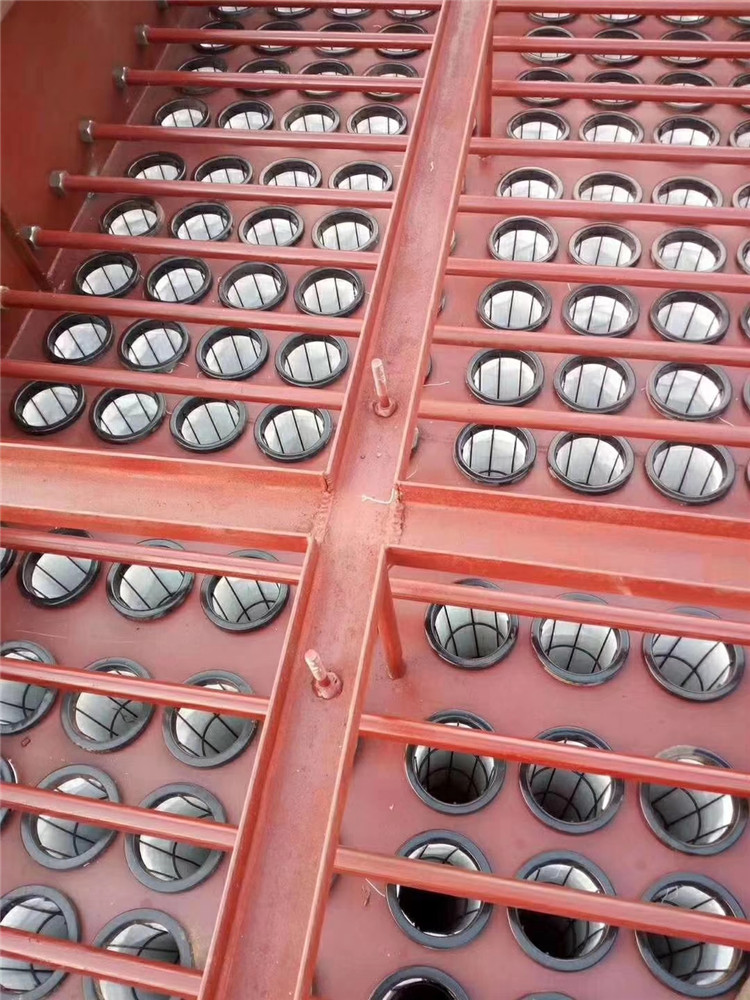

1）上箱体、花板组件

四明环保脉冲布袋除尘器上箱体箱板和花板厚度均为6mm。图纸内所有使用钢材大允许偏差在正负4%以内，按国标A类标准执行。

花板孔的孔径为φ133，,开孔采用可靠工艺加工，并清理各孔的锋利边角和毛刺，孔径公差满足标准，形成良好的密封。花板孔中心偏差＜0.1㎜。花板的厚度保正有足够的强度。

花板表面平整光洁、无挠曲、凹凸不平等缺陷，其平面度偏差不大于1‰，对角线长度误差＜3mm，内孔加工表面粗造度Ra=3.2。花板下表面设置加强隔板筋，保正能支撑滤袋和框架不变形。

喷吹装置置于箱体内，喷吹管与袋口的位置精度要求较高，防止因喷吹装置的偏斜而损坏滤袋。

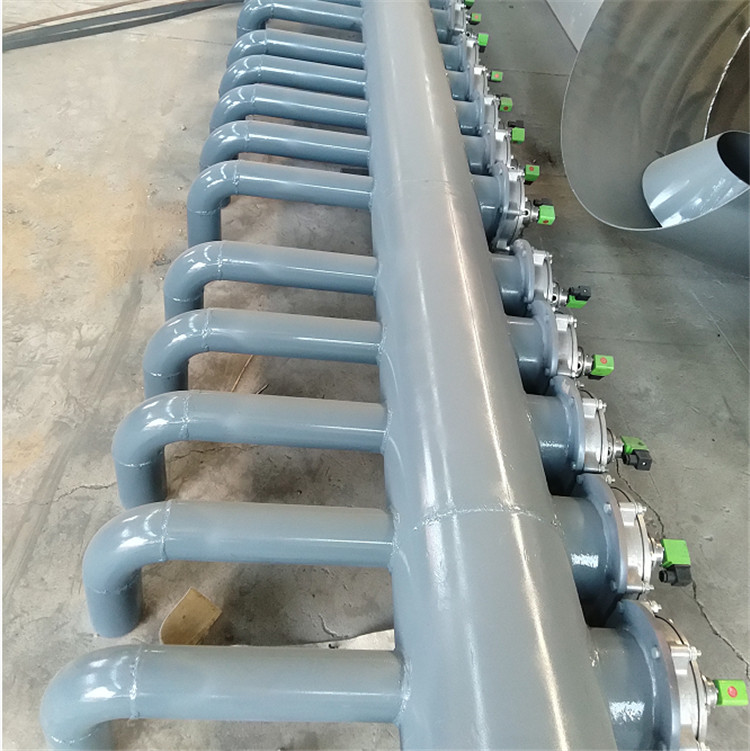

2）喷吹装置、脉冲阀

脉冲喷吹装置的脉冲阀和电磁阀的性能直接影响清灰效果，是袋式除尘器的核心部位。除尘器采用1.5寸直角脉冲阀满足使用要求，主要性能要求有三个方面：空气动力性能好，快速脉冲，脉冲宽度为85ms；气源耗量200升/次·阀，供电24V，功率10W；膜片寿命100万次。脉冲清灰方式为离线清灰型，清灰效率高。

气包上部设有防雨罩，保护脉冲阀。

喷吹管的喷嘴对应数量相同的滤袋, 每个喷嘴口径采取不同设置，使每条滤袋的喷吹气流相等；喷吹管的加工与装配精度高，制作时须在花板孔正中心，防止偏斜气流损坏滤袋。

孔型、喷嘴形式及其配合尺寸，喷嘴形式顶压翻边而成，使其满足长袋低压脉冲清灰要求。
