XLP-B型旋风除尘器

 　　XLP-B型旋风除尘器是带有旁路的干式高效旋风除尘器。是根据在风机前后位置不同分为X型(吸入式)和Y型(压入式)其中X型是在除尘器本体增加了出口螺旋壳。X、Y型根据螺旋壳旋转方向不同分N型(左回转)和S型(右回转)。该除尘器主要适用于清除非粘固灰尘、煤炭、泥沙、烟尘及其它粉尘等。

　　XLP-B型旋风除尘器与C型旋风除尘器相比，差异较大。XLP/B型旋风除尘器的筒体设计成单圆筒单锥体，灰尘隔离室为螺旋线型。

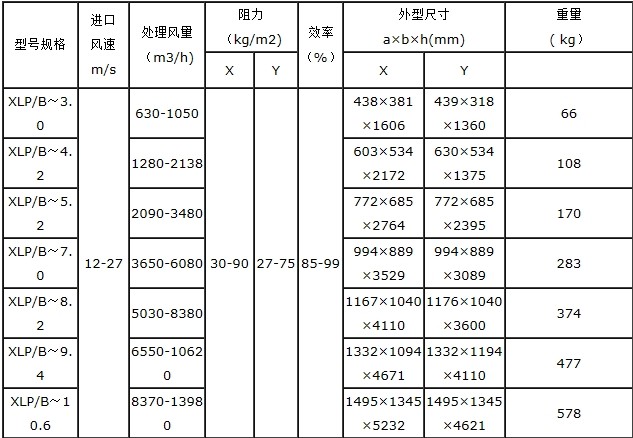

　　XLP/B型旋风除尘器的工作原理与C型旋风除尘器类似，即含尘烟气进入除尘器后，气体获得旋转运动的同时，上下分开形成双旋涡运动，灰粒在排气管底部即双旋涡的分界处产生强烈的分离作用。较细较轻的灰粒，由上旋涡气流带往上部，在顶盖下面形成强烈旋转的灰环，产生灰粒的集聚，并被从特设的灰尘隔离室上部洞口引出，经过灰尘隔离室的下部螺旋槽，从除尘器外壁回风口切向引入除尘器，筒体下部与内部气流汇合，灰粒被分离而落入灰斗。另一部分较粗较重的灰粒，则在下旋涡气流带动下，沿除尘器下段，       XLP-B型旋风除尘器技术参数
