滤筒除尘器箱体结构设计应满足哪些要求

添加时间：2024-01-01 | 文章录入：秩名 | 文章来源：原创

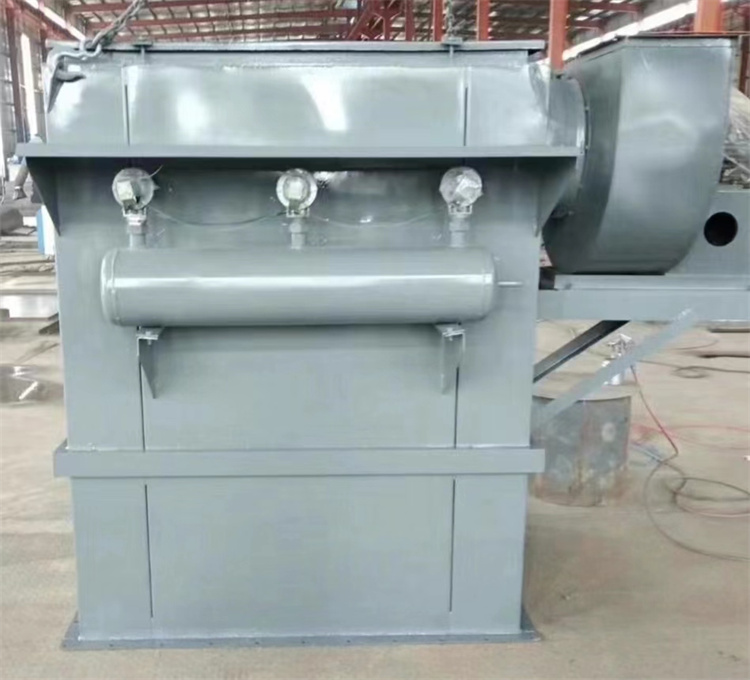

滤筒除尘器箱体结构设计应满足哪些要求

1. 业主的除尘工艺流程、运行与维护、防护设施和保温以及涂装要求。

2. 还应满足工厂分体制作，现场组合安装的要求，做到分体灵活、组合方便，预设吊装设施，同时要防止钢构件变形等措施。还有构件分体设计，还应满足运输不超限的要求

3. 合理用料，降低成本，正确处理滤筒除尘器的主体与配套的关系，同步设计与安装走台、扶梯、栏杆及其他防护措施。

特别说明的是滤筒除尘器上箱体设计非常键，它的设计好坏直接关系到滤筒除尘器能否正常运行。要求在设计滤筒除尘器上箱体时，应考虑到上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位在有内旁通的情况下，还要考虑到离线孔与内旁通孔的位置关系。还有滤筒除尘器上箱体的强度的验算。

滤筒除尘器的中箱体由若干件壁板连接后连续焊接而成中箱体壁板一般采用厚度为5mm的普通钢板制造；在靠近滤筒除尘器中箱体中间部位有斜隔板组件，负责将尘气室和净气室隔离开中箱体的结构设计，中箱体耐负压强度一般按风机的全压来计算。

滤筒除尘器灰斗上口尺寸的大小取决于过滤室的大小，且滤筒除尘器的灰斗设计成正方形或近似正方形为宜，壁板厚采用4-5mm。考虑到磨损及腐蚀，太薄会影响使用寿命。灰斗外壁有环向加劲，用槽钢或角钢制作。

滤筒除尘器箱体加工制造要求焊接不得出现虚焊、假焊情况，焊点平滑，凸起的要求打磨平整，防腐、保温措施需要做到位。
