除尘器喷吹气包与脉冲阀的关系

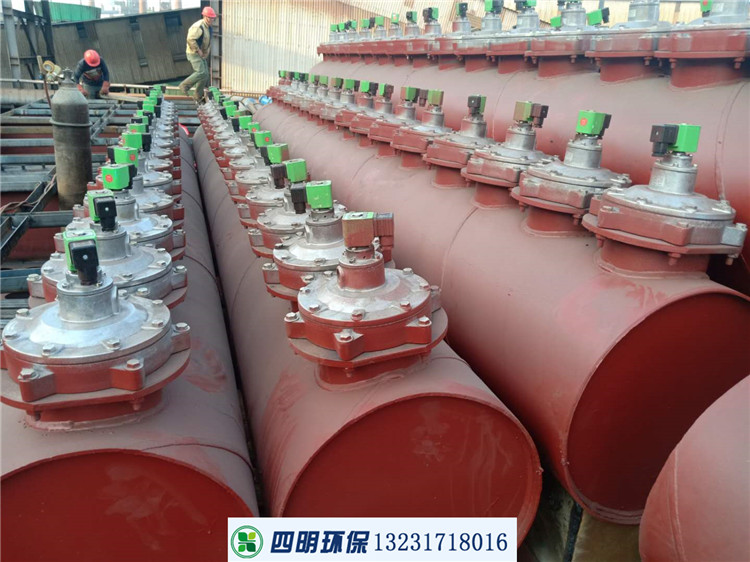

除尘器喷吹气包
喷吹气包设计为圆形筒状结构，气包直径为φ426mm。一般在脉冲喷吹后气包内压降不超过原来储存压力的20%。气包的进气管口径要满足补气速度的要求。每个气包底部安装排污阀，周期性地把容器内渣滓杂质向外排出。并装有就地压力表，以对喷吹气包的压力进行适时监控。喷吹气包和氮气储罐之间用连接管连接。气包在加工生产后，必须用压缩气连续喷吹清洗内部焊渣，确定气包内部清洁干燥后，才能安装阀门、脉冲阀等。喷吹汽包按GB150执行。
各气包连接PLC压力传感器（汽包上设置压力变送器）：
除尘器脉冲阀
脉冲阀的一端接喷吹包，另一端接喷吹管。脉冲阀由控制阀（排气阀）控制，当无信号输入时，控制阀的活动挡板处于封闭排气孔的位置，此时，气流通过节流孔进入脉冲阀的背压室，脉冲阀膜片两侧气压均为气源气压，且在背压室一侧与气体接触面积大，脉冲阀膜片被紧紧的压在喷吹口上，脉冲阀处于封闭状态。当有信号输入时，排气阀活动挡板即抬起，使背压室与大气接通而迅速泄压，使膜片两侧的压力发生变化，靠近脉冲阀一端的压力仍为气源压力，而控制阀一端的压力为大气压，于是膜片被压向一侧，喷吹口被打开，氮气进入脉冲阀进行喷吹清灰。当信号消失后，活动挡板恢复至原来封闭排气孔的位置，背压室的压力又回升至气源压力，膜片重新封闭住喷吹口，喷吹即行停止。上述动作每进行一次，大约需要0.1～0.2S。
