除尘器气缸结构

添加时间：2021-05-06 | 文章录入：本站 | 文章来源：原创

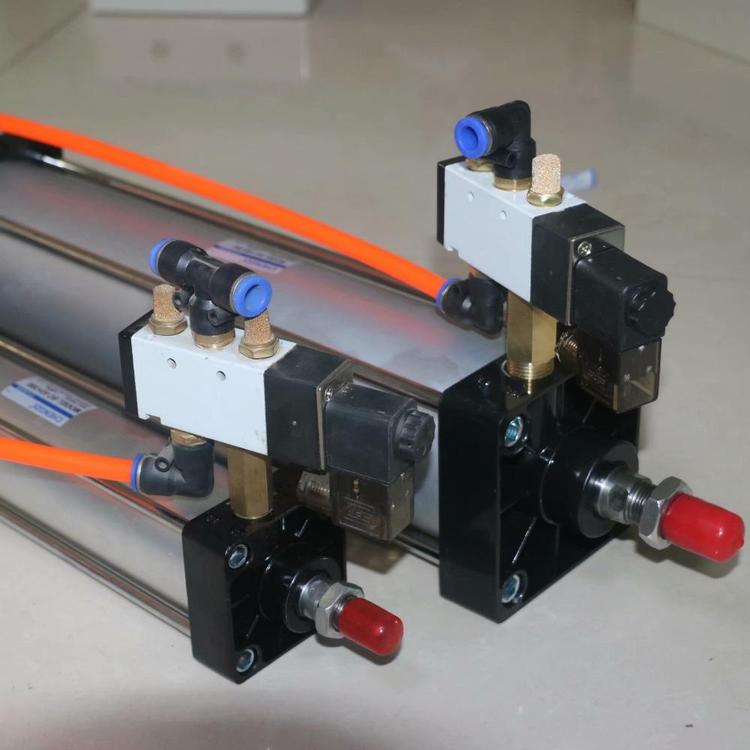

除尘器气缸又名除尘设备提升阀，一般用在气箱式除尘器上面。下面四明环保小编给大家介绍一下除尘器气缸的结构
1、除尘器气缸缸筒
缸筒的内径大小代表了气缸输出力的大小。活塞要在缸筒内做平稳的往复滑动，缸筒内表面的表面粗糙度应达到Ra0。8um。对钢管缸筒，内表面还应镀硬铬，以减小摩擦阻力和磨损，并能防止锈蚀。缸筒材质除使用高碳钢管外，还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在环境中使用的气缸，缸筒应使用不锈钢、铝合金或黄铜等材质。
SMCCM2气缸活塞上采用组合密封圈实现双向密封，活塞与活塞杆用压铆链接，不用螺母。
2、除尘器气缸端盖
气缸端盖上设有进排气通口，油的还在端盖内设有缓冲机构。杆侧端盖上设有密封圈和防尘圈，以防止从活塞杆处向外漏气和防止外部灰尘混入缸内。杆侧端盖上设有导向套，以提高气缸的导向精度，承受活塞杆上少量的横向负载，减小活塞杆伸出时的下弯量，延长气缸使用寿命。导向套通常使用烧结含油合金、前倾铜铸件。端盖过去常用可锻铸铁，现在为减轻重量并防锈，常使用铝合金压铸，微型缸有使用黄铜材料的。
3、除尘器气缸活塞
活塞是气缸中的受压力零件。为防止活塞左右两腔相互窜气，设有活塞密封圈。活塞上的环可提高气缸的导向性，减少活塞密封圈的磨耗，减少摩擦阻力。环长使用聚氨酯、聚四氟乙烯、夹布合成树脂等材料。活塞的宽度由密封圈尺寸和的滑动部分长度来决定。滑动部分太短，易引起早期磨损和卡死。活塞的材质常用铝合金和铸铁，小型缸的活塞有黄铜制成的。
4、除尘器气缸活塞杆
活塞杆是气缸中重要的受力零件。通常使用高碳钢，表面经镀硬铬处理，或使用不锈钢，以，并提高密封圈的性。
