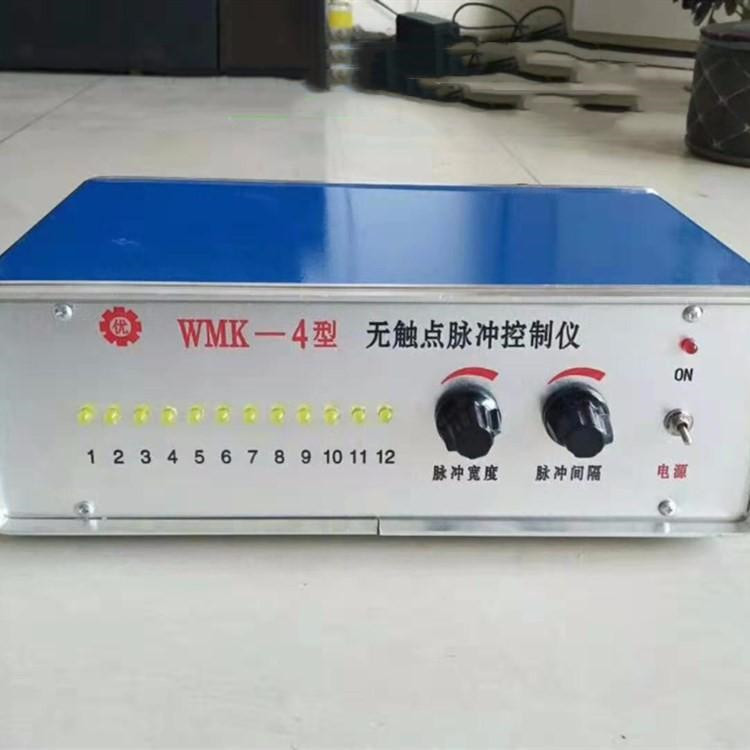

无触点脉冲控制仪使用说明

添加时间：2021-05-07 | 文章录入：本站 | 文章来源：原创

无触点脉冲控制仪使用：
1、将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在后，导线颜色为红色。
2、将电源插头插入220V交流电源。
3、打开电源开关指标灯应亮。
4、调节脉冲间隔和脉冲宽度旋钮达适当为止。
无触点脉冲控制仪维修和注意事项：
1、接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。
2、替换保险管不能大于2A，严禁用导线或其它导电物代替保险管。
3、电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。
4、配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
无触点脉冲控制仪主要技术指标：
1、脉冲间隔：0.8秒-30秒
2、脉冲宽度：0.01秒-0.5秒
3、使用温度：-20℃-45℃
4、电源电压：220V50HZ±20%
5、输出电压：24V36V110V220V
6、整机功耗：≤40W
7、外型尺寸：100×200×300mm
8、重量：约3kg
无触点脉冲控制仪注意事项
a、输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。要引起注意。
b、单机输出公共线只能提供单机使用，多机使用输出部分应单机接，且不可相互连接。
c、20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线，各电磁阀一端接20门输出插头，另一端接到公共线上。其余20门以内的控制仪输出公共线，一般排后面，导线颜色也不同，安装时请注意。
d、保险管烧换时不大于0.75A，0.5A较好，严禁用油导线或其他物代替电源输入端。火线和零线都应接入0.5A，0.75A的保险丝，以确保仪器使用。
e、控制仪启动电磁阀，电磁阀及连接导线不应出现短路，漏电现象，所以要经常检查。对地电阴要大于2兆欧。
