除尘器花板设计就考虑的几点
添加时间:2021-06-11 | 文章录入:本站 | 文章来源:原创

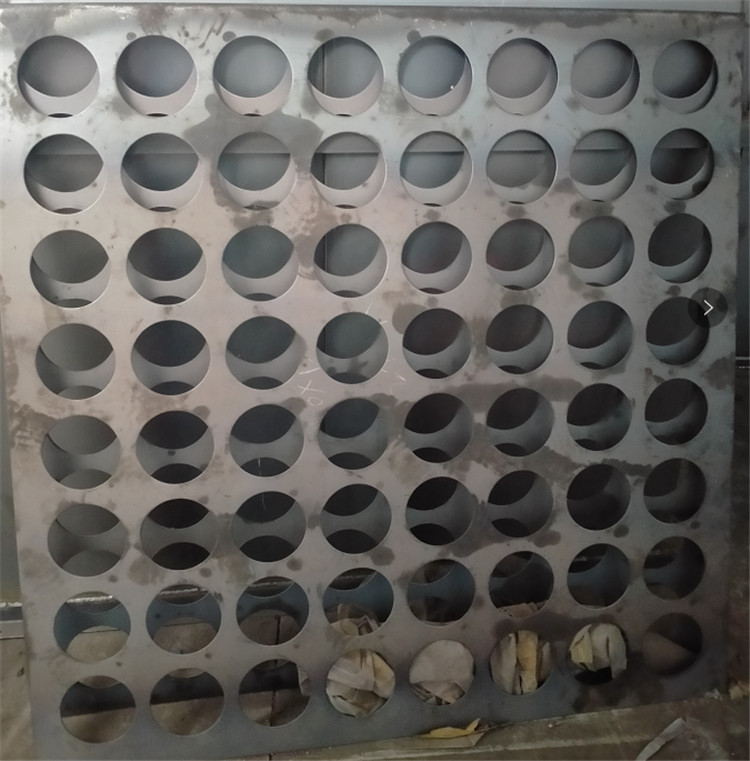

![除尘器花板](/uploads/210611/1-210611122451X1.jpg)
除尘器花板设计就考虑的几点
1、布袋除尘器花板既要承受系统负压,又要承受滤袋、粉尘层及袋笼的重量,花板负荷过重后产生变形将会影响布袋除尘器滤袋的重直度及袋口处的密封效果,甚至会使滤袋之间产生碰撞磨损,所以设计时在花板下部应做相应的加强处理;
2、制作合格的布袋除尘器花板应光洁平整,不应有挠曲,凹凸不平等缺陷,其平而度偏差不大于花板长度的2/1000;
3,袋与袋之间的距离应该根据滤袋长度、气流上升速度等综合考虑后设计,至少大于滤袋直径的2/5(较小距离不小于40 mm),这样的设计才合理、可靠;
4、花板孔径周边要求光滑无毛刺;用弹性胀圈固定除尘器滤袋的花板孔径公差为士0.3 mm,花板孔径加工后安装位置与理论位置偏差应小于1.5 mm ;
5、花板的板材一定要保证是正规厂家生产,板厚为4~6 mm,大多情况下不小于5 mm ;
6、花板与箱体间的连接较好采用螺栓联接,上下连接处加密封垫,应尽量避免焊接或减少焊接,这样会减少花板而的变形而产生的负而影响;
7、用于粮食加工、饲料等行业的布袋除尘器一般为中小型脉冲布袋除尘器,花板孔大多设计为均匀布置;用于矿山、化工、炼钢等行业的大中型脉冲布袋除尘器,花板大多设计为疏密相结合的型式。
目前,在粮食加工行业中使用的布袋除尘器多为低压(0.05 MPa)和高压(0.40.6 MPa)两种小型布袋除尘器(相对其它行业来说),有相当一部分的厂家设计的花板孔排列均比较密(孔间距< 160 mm,指配小120 mm的滤袋),虽然布袋除尘器本身的体积比别的厂家略小,降低了成本,但布袋除尘器的除尘效率却大打折扣,得不偿失。
