气动蝶阀正确组装流程

添加时间：2024-03-22 | 文章录入：秩名 | 文章来源：原创

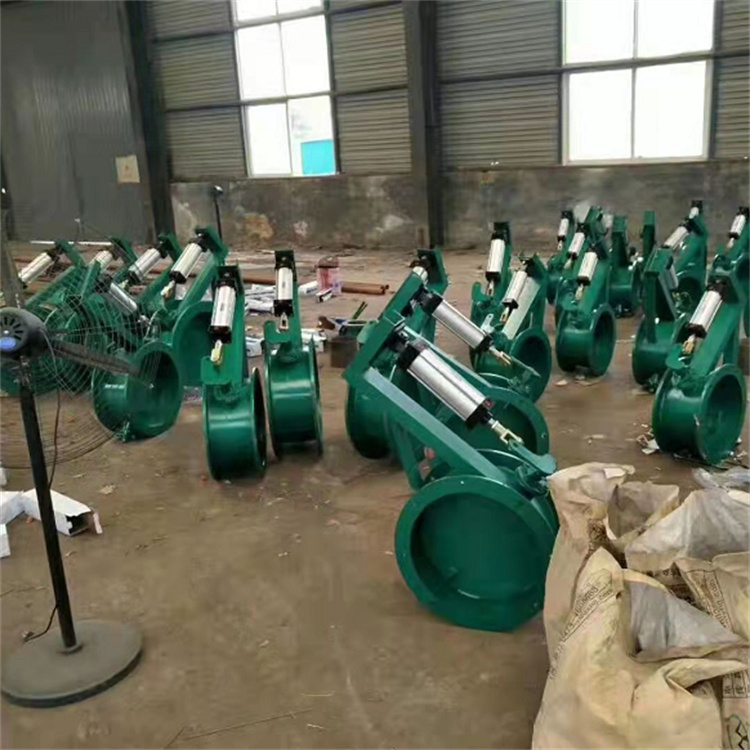

气动蝶阀主要是由气动执行器与蝶阀两部分组成，就是把气动头与蝶阀组装在一起，形成一个整体。组装的时候，要注意很多细节，组装的好，气动蝶阀使用效果就好，组装的不好，那气动蝶阀的质量不过关，使用效果也不会好，四明环保技术人员经过多年的经验，整理了以下12条要注意细节：

　　1、组装前要仔细检查气动蝶阀各部分部件无缺失，型号无误，检查阀体内无杂物，电磁阀和消音器内无阻塞

　　2、组装前将阀门和汽缸都要处于关闭状态才可以。

　　3、将汽缸撞到阀门上，(安装方向与阀体平行或垂直都可以)，再看蝶阀的螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　4、安装完毕后，要对气动蝶阀进行整体的调试(正常情况下供气压力为0.4~0.6MPa)，调试运行时须手动操作蝶阀的电磁阀启闭(将电磁阀线圈失电后手动操作方可有效)，观察气动蝶阀的启闭情况是否正常。如果在调试运行过程中发现阀门在启闭过程初始时有些吃力，之后正常，则需要将气缸行程调小(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，直至阀门启闭动作顺滑且关闭无泄漏。还需要注意的是，可调型消音器可以调节阀门的启闭速度，但不可调得过小，否则可能引起阀门不动作。

　　5、安装前应保持蝶阀整体干燥，不可露天存放阀门。

　　6、安装通风蝶阀前要检查管道，确保管道内无焊渣等异物

　　7、蝶阀阀体手动启闭阻力适中，蝶阀扭矩与所选执行器扭矩匹配。

　　8、蝶阀连接用法兰规格正确，管道对夹法兰与蝶阀法兰标准相符。建议使用蝶阀专用法兰为好

　　9、确认法兰焊接无误，蝶阀安装完毕后不得再焊接法兰，以免烫伤蝶阀内的橡胶件。

　　10、装好的管道法兰要进行对中，并与放入的通风蝶阀进行对中。

　　11、装上所有的法兰螺栓，并用手拧紧，将确认蝶阀与法兰已然对中，然后小心的启闭蝶阀，确保启闭灵活。

　　12、将阀门完全开启，用扳手按照对角线次序将螺栓拧紧，无需垫圈，切勿将螺栓拧的过紧，以防造成阀圈的严重变形，启闭扭矩过大。
