旋转式脉冲袋式除尘器工作原理

添加时间：2021-09-24 | 文章录入：本站 | 文章来源：原创

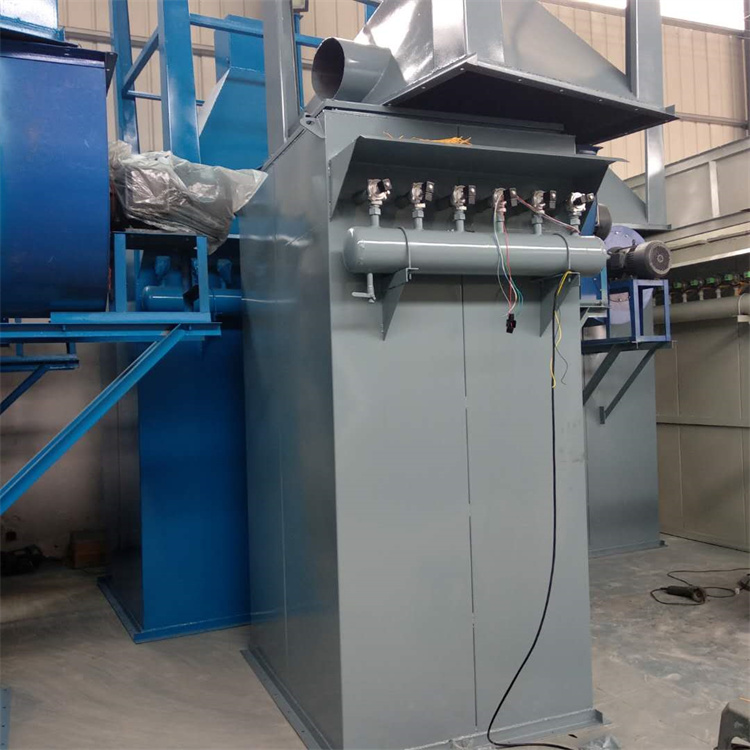

旋转式脉冲袋式除尘器由灰斗、上、中、下箱休，净气室及喷吹清灰系统组成。灰斗用以收集、贮存由布袋收集下来的粉尘。上、中、下箱体组成布袋除尘器的过滤空间，其中间悬挂着若干条滤袋。滤袋由钢比焊接而成的滤袋笼支撑着，顶部是若干个滤袋孔构成的花板，用以密封和固定滤袋。
净气箱是通过滤袋过滤的干净气体的的箱体。其内装有回转式脉冲喷吹管。喷吹清灰系统由储气罐，大型脉冲阀，旋转式喷吹管，驱动系统组成，该系统负责压缩空气的存储，产生脉冲气体将脉冲气体喷入滤袋中
旋转式脉冲袋式除尘器工作原理：过滤时，带有粉尘的烟气，由进气烟道，经安装有进口风门的进气口，进入过滤空间。含尘气体在通过滤袋时，由于滤袋的滞留，使粉尘滞留在滤袋表面，滤净后的气体，由滤袋的内部经净气室和提升阀，从出口烟道经风机排入烟囱，最终排入大气。
随着过滤时间的不断延长，滤袋外表的灰尘不不断增厚，使滤袋内、外压差不断增加，当达到预先设定的某数值后，PLC自动控制系统发出信号，提升阀自动关闭也气阀，切断气流的通路，脉冲阀开启，使脉冲气流不断地冲入滤袋中，使滤袋产生振动、变形，吸附在滤袋外部的粉尘，在外力的作用下，剥离滤袋，落入灰斗中，存储在灰斗中的粉尘，由卸灰阀排入工厂的输所排灰系统中去。
除尘器的控制系统由PLC程序控制器控制。该系统可采取自动、定时，手动来控制。当在自动控制时，是由压力表采集滤袋内的压差值达到设定的极值时，PLC出信号，提升阀立即关闭了气阀，使过滤停止，稍后脉冲阀立即打开，回转喷管中喷出的脉冲气体陆续地对滤袋进行清扫，使粉尘不断落入灰斗中，随着粉尘从滤袋上剥离下来。滤袋内外压差不断减小，当达到设定值时，PLC程序控制器发出信号，冲喷阀关闭，停止喷吹，稍后提升阀提起，打开出气阀，此时，清灰完成，恢复到过滤状态。如有过滤室，超出设定值时，再重复以上清灰过程。如此清灰一停止一过滤，周而复始，使收尘器始终保持在设定压差状态下工作。
除尘器PLC控制系统也可以定时控制，即按顺序对各室进行定时间的喷吹清灰。当定时控制时，每室的喷吹时间、每室的间隔时间及全部喷吹完全的间隔时间均可以调节。
