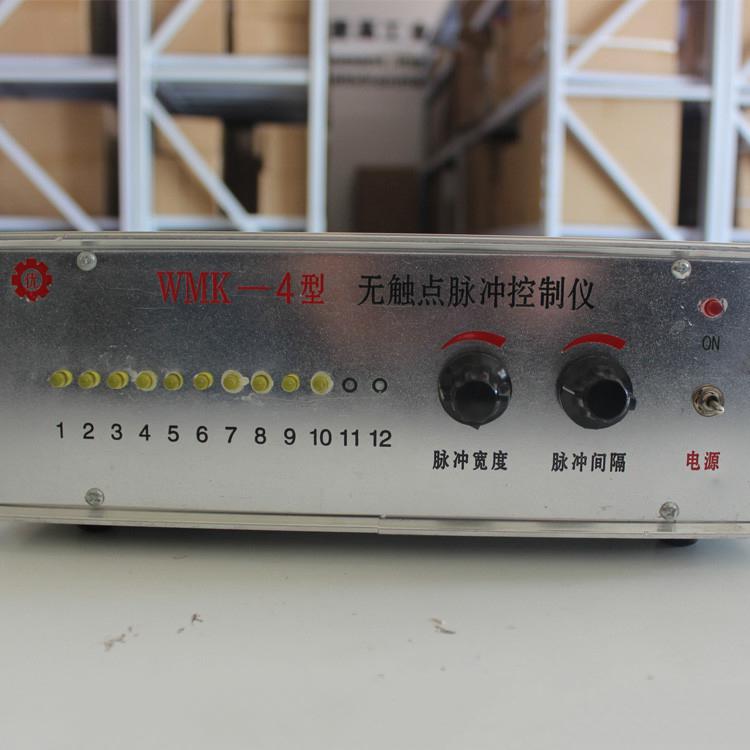

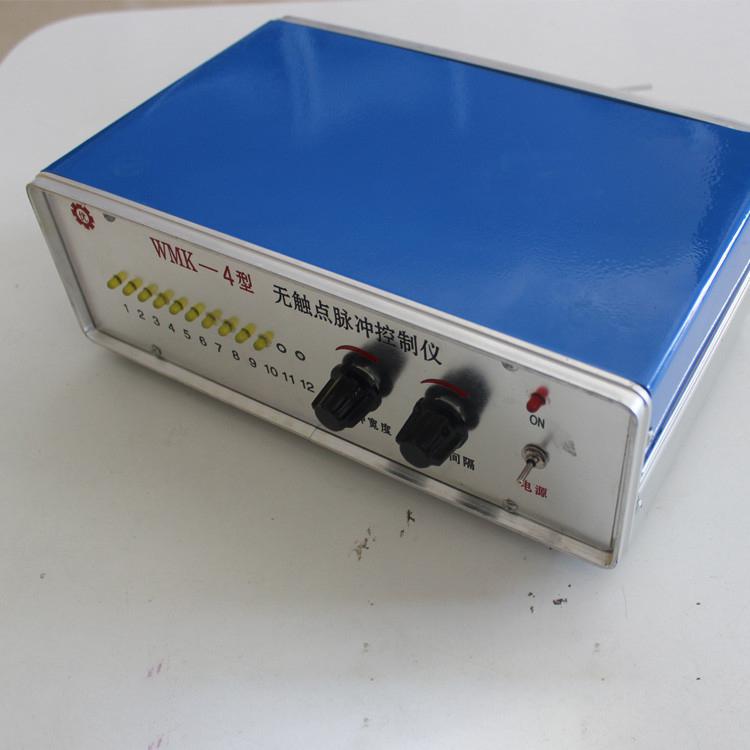

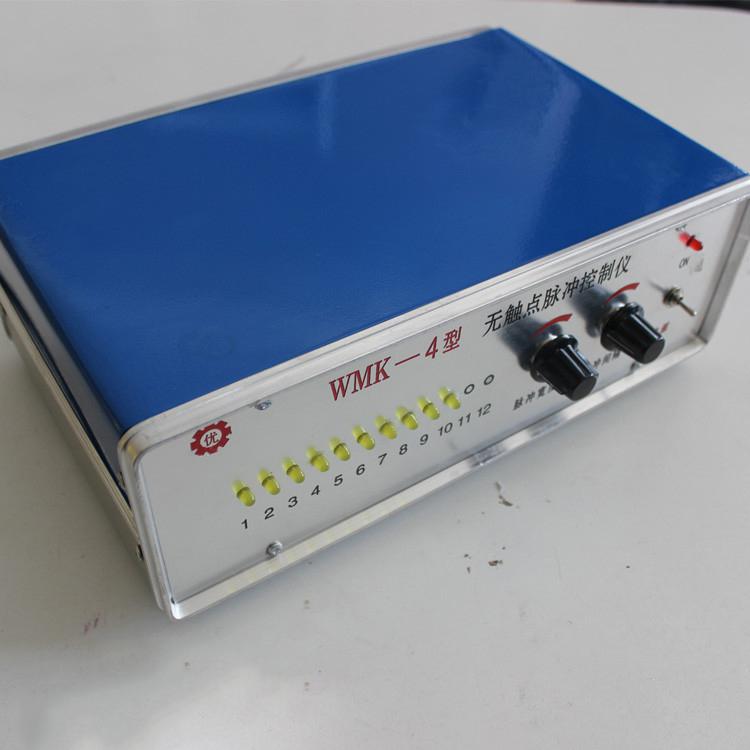

WMK无触点脉冲控制仪

　　WMK无触点脉冲控制仪指的是10路以下的控制仪统称为WMK-4型号。10路以上的为WMK-20脉冲控制仪，如果您需要几路的控制仪，一定要和销售人员说清楚。控制仪输入电压均为220伏，输出有24伏的，也有220伏的。
         一、无触点脉冲控制仪概述：

　　WMK-4型、WMK-20型无触点脉冲控制仪，分为1至30等门位，电压分别有24V、30V、36V、90V、110V、220V各种，采用选进的CMOS数字集成电路，可控硅输出，性能可靠，调试方便，维修容易。

　　JMK-10型、WMK-20型无触点脉冲控制仪(器)，设计了数字设定电路(即10型机10门输出任意设定。20型机20门输出、10门任意设定)。便用时可在全部输出门数范围内选取所需要的门数，两机显示采用LED共阴数码管，美观清晰。

　　二、无触点脉冲控制仪主要技术指标：

　　1.脉冲间隔：0.8秒-30秒

　　2.脉冲宽度：0.01秒-0.5秒

　　3.使用温度：-20℃-45℃

　　4.电源电压：220V 50HZ ±20%

　　5.输出电压：24V 36V 110V 220V

　　6.整机功耗：≤40W

　　7.外型尺寸：100×200×300mm

　　8.重　　量：约3kg

　　三、无触点脉冲控制仪使用：

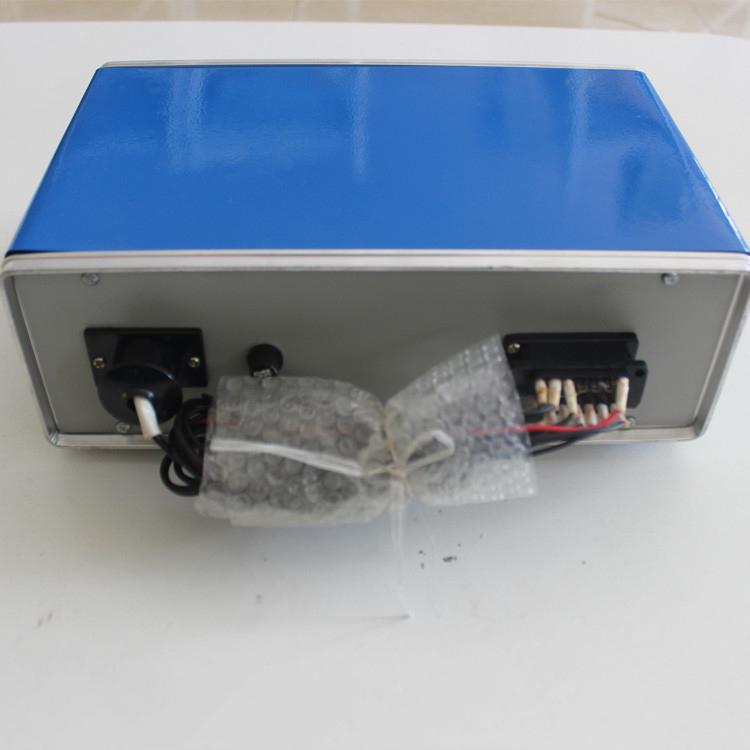

　　1.将带输出线的矩型插头插入机箱后部插孔内，输出线的一端分别与电磁阀的一端相连接，电磁阀的另一端接在公共线上，公共线一般排在最后，导线颜色为红色。

　　2.将电源插头插入220V交流电源。

　　3.打开电源开关指标灯应亮。

　　4.调节脉冲间隔和脉冲宽度旋钮达适当为止。

　　四、无触点脉冲控制仪维修和注意事项：

　　1.接头严禁虚焊和接触不良，单机输出线只能供单机使用，切不可互相连接。

　　2.更换保险管不能大于2A，严禁用导线或其它导电物代替保险管。

　　3.电磁阀和连接导线不应出现短路、漏电现象，要经常检查对地电阻大于2兆欧。

　　4.配接电磁阀或检修仪器故障时，请关掉电源，以免发生事故。
