除尘设备管道布置原则

添加时间：2022-04-02 | 文章录入：本站 | 文章来源：原创

在大气污染控制过程中，除尘设备管道输送的介质可能是各种各样的，像含尘气体，各种有害气体，各种蒸气等。对这些不同的介质，在设计管道时应考虑其特殊要求，但就其共性来说，作为除尘设备管道布置的一般原则应注意以下几点
1、布置除尘设备管道时应对所有管线通盘考虑，统一布置，尽量少占有用空间，力求简单，紧凑，平整，美观，而且安装、操作和检修要方便。
2、划分系统时，要考虑排送气体的性质。可以把几个排气罩集中成一个系统进行排放。但是如果污染物混合后可能引起燃烧。则不能合并成一个系统。或者不同温度和湿度的含尘气体，混合后可能引起管内结露时也不能合成一个系统。对于只含有热量、蒸气、无危险的有害物的气体可合并为一个系统。

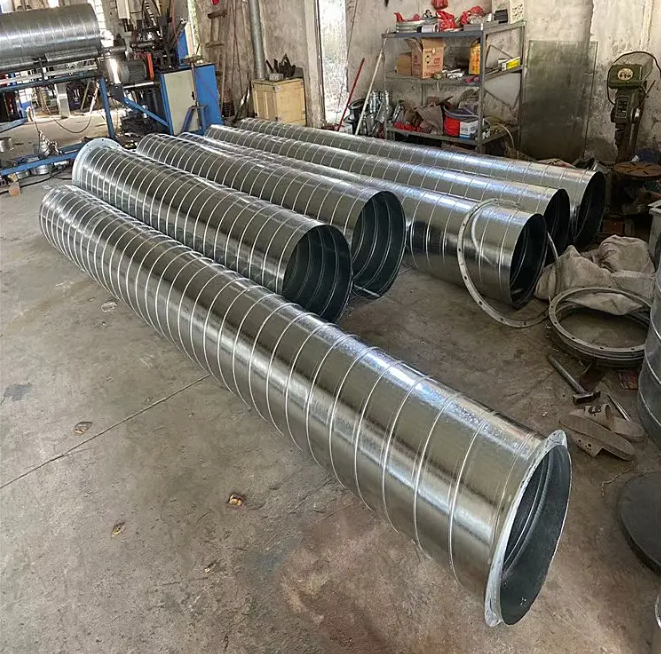

3、除尘设备布置力求顺直，减少阻力。一般圆形风道强度大，耗用材料少，但占用空间大，矩形风道管件占用空间小，易布置。为利用建筑空间，也可制作其他形状。管道敷设应尽量明装，不宜明装时采用暗装。
4、除尘设备管道应尽量集中成列，平等敷设，并尽量沿墙或柱子敷设，管径大的和保温管应设在千墙侧。管道与梁、柱、墙、设备及和管道之间应有一定的距离，以满足施工、运行、检修和热胀冷缩的要求，各种管件应避免直接连接。
5、除尘设备管道应尽量避免遮挡室内光线和妨碍门窗的启闭，不应影响正常的生产操作。
6、输送有毒物的风管不允许是正压，此风管也不允许穿过其他房间。
7、水平管道应有一定的坡度，以便放气，放水，疏水和防止积尘，一般坡度为0.002-0.005、
8、除尘设备管道与阀门的重量不宜支承在设备上，应设支架，吊架。保温管道的支架应设管托。焊缝不得位于支架处，焊缝与支架的距离不应小于管径，至少不得小于200mm。管道焊缝的位置应在施工方便和受力小的地方。
9、确定排入大气的排气口位置时，要考虑排出气体对周围环境的影响。对含尘和含一丝不挂排气即使经净化处理后，应尽量在高处排放。通常排出口应高于周围建筑2-4米。为保证排出气体能在大气中充分扩散和稀释，排气口可装设锥形风帽，或者辅以阻止雨水进入的措施。
10、除尘设备风管上应设置必要的调节和测量装置（如阀门、压力表、温度计、风量测量孔和采样孔等）或者预留安装测量装置的接口。调节和测量装置应设在便于操作和观察的位置。
11、除尘设备管道设计中即要考虑便于施工，又要求保证严密不漏。整个系统要求漏损小，以保证吸风口有足够的风量。
