（生物质）锅炉布袋除尘器的详细结构

添加时间：2024-10-13 | 文章录入：秩名 | 文章来源：原创

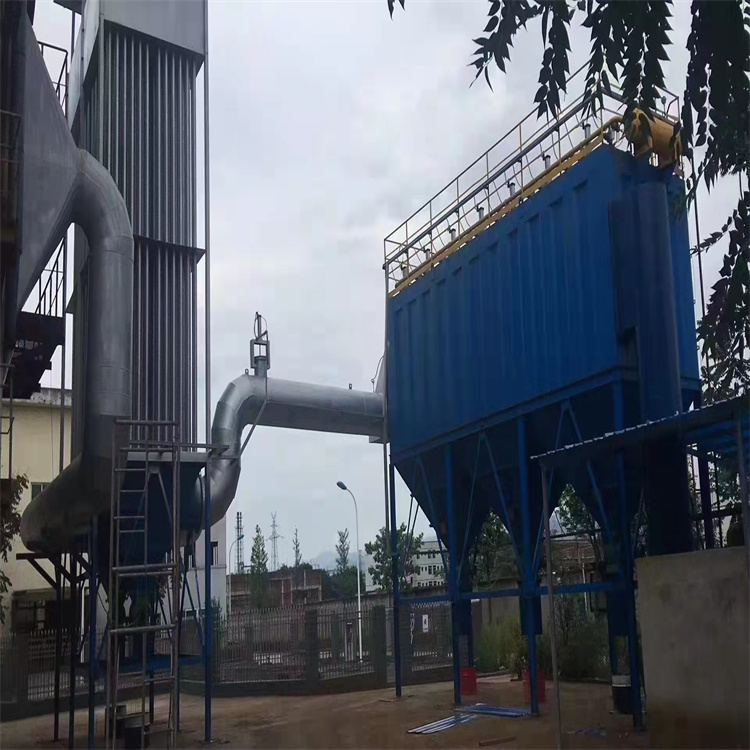

（生物质）锅炉布袋除尘器的详细结构

锅炉布袋除尘器作为化工、电力、冶金等行业中常用的环保设备，其详细结构对于理解其工作原理和性能至关重要。以下是锅炉布袋除尘器的详细结构介绍，我将按照主要组成部分进行分点归纳：

一、箱体部分‌组成‌：锅炉布袋除尘器的箱体部分是整个除尘器的主体结构，主要由上箱体（净风室）、中箱体（过滤室）、下箱体（灰斗）、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温层及彩色面板等组成。‌特点‌：这些部件均采用高品质的材料和先进的工艺制作而成，确保了箱体的密封性和稳定性。同时，箱体部分还设有进风口、出灰口等，便于设备的运行和维护。

二、滤袋总成‌组成‌：滤袋总成是除尘器的核心部件，由滤袋框架、布袋及挂袋的连接设计构成。滤袋采用特别的纺织材料制成，具有优良的过滤性能和耐用性。‌特点‌：挂袋的连接设计采用自锁装置，安装和替换方便，并能有效延长滤袋的使用寿命。滤袋的孔隙大小可根据需要进行调整，以适应不同粒度的粉尘。

三、导流装置‌功能‌：导流装置主要用于分配和引导含尘气体进入滤袋区域。‌特点‌：其设计独特，能有效分配含尘气体，并对大颗粒进行分离，避免含尘气体直接冲刷滤袋，从而提升除尘效率和滤袋的使用寿命。

四、脉冲喷吹系统‌组成‌：由反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。‌工作原理‌：该系统能够定期对滤袋进行清灰处理，通过喷吹压缩空气使滤袋膨胀变形，从而将附着在滤袋上的粉尘剥离并落入灰斗中。

五、出灰系统‌组成‌：由电振动器（空气炮）、电加热器、灰位指示器等组成。‌功能‌：该系统负责将灰斗中的粉尘排出除尘器外，确保除尘器的清洁和稳定运行。电振动器和空气炮能够确保灰尘具有良好的流动性，便于排出；电加热器则用于防止灰斗内粉尘结块。

六、控制系统‌组成‌：主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器等组成。‌功能‌：该系统能够自动控制除尘器的运行，实时监测除尘器的运行状态和各项参数，如温度、压力、灰位等，并根据需要调整运行参数，以确保除尘器的稳定运行和高效除尘。

七、离线保护系统‌组成‌：主要由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。‌功能‌：该系统在锅炉点火投油、低负荷运行投油稳燃时投进预涂灰系统，保护滤袋；当烟气温度过高或锅炉尾部复燃时，启动紧急喷水系统降低烟温；同时，净气室设有滤袋检漏装置，以便滤袋损坏时及时报警并采取相应措施。综上所述，锅炉布袋除尘器通过其精细设计的各个部分协同工作，实现了对锅炉烟气中粉尘的高效捕集和清除，为环境保护和工业生产提供了重要保障。
