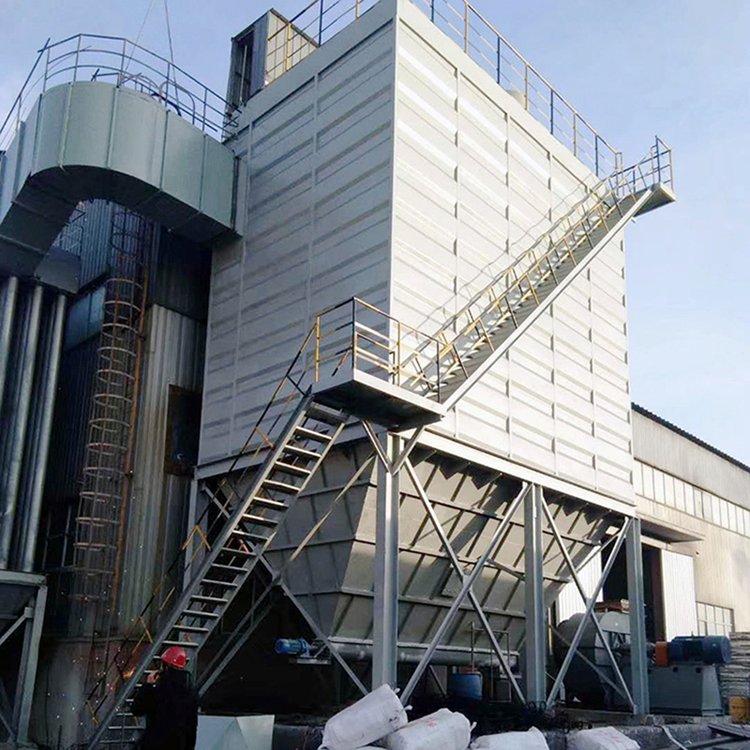

垃圾焚烧布袋除尘器结构和工作原理

添加时间：2025-01-15 | 文章录入：秩名 | 文章来源：原创

1. 结构
垃圾焚烧布袋除尘器本体主要由固定/悬挂滤袋的花板将其分为尘气室(中箱体)和净气室(上箱体),上箱体－净气室，中箱体－尘气室，灰斗卸灰装置，喷吹装置和控制仪等几部分组成。含尘烟气进入中箱体下部，在挡风板形成的预分室内，大颗粒粉尘因惯性作用落入灰斗，烟气沿挡板向上到滤，粉尘被阻留在滤袋外面，干净烟气进入袋内，并经袋口和上箱体由出风口排出。
2. 垃圾焚烧布袋除尘器除尘原理
含尘烟气进入中箱体下部,在挡风板形成的予分离室内,大颗粒粉尘因惯性作用落入灰斗.烟气沿挡风板向上到达滤袋,粉尘被阻留在滤袋外面,干净烟气进入袋内,并经袋口和上箱体由排风口排出。滤袋表面的粉尘不断增加，导致压力降的不断增加，在压力降增加到一设定值时，微差压控制器发出信号，控制柜令喷吹系统开始工作。压缩空气从集气箱按顺序经脉冲阀和喷吹管上的喷嘴向滤袋内喷射，滤袋因此而急骤膨胀, 在产生的加速度和反向气流的作用下，附于袋外的粉尘脱离并落入灰斗，粉尘由卸灰阀排出。喷吹一次的持续时间为0.065~0.1秒，喷吹结束后，滤袋立即恢复过滤状态。脉冲阀为双膜片直通结构

，其喷吹输出口为双扭线形式。当控制仪发出信号时，使电磁阀开启，小膜片动作。使两膜片间的空腔卸压，大膜片即动作，开放输出口，实现喷吹。当控制仪信号消失时，电磁阀即关闭。小膜片和大膜相继关闭，停止喷吹。这种脉冲阀两个膜片的节流通道分开设置，启闭时不会互相干扰。因而大大加快了启闭速度。一个脉冲阀可满足34~45米2甚至更多滤料的清灰。除尘器骨架是园形（或多圆弧角形）断面，利于增加清灰效果。除尘器布袋靠缝在袋口的弹性涨圈嵌在花板上，滤袋框架靠花板支撑，无须特别固定。换袋时，卸下喷吹管，向上抽出框架，将袋口捏扁投于灰斗，再将新袋放入，将袋口捏成弯月形，并置于花板孔处，松手后靠涨圈的弹性嵌牢，再依次将框架放入，装好喷吹管即可。
