布袋除尘器喷吹管的设计要求

1、布袋除尘器喷吹导流管长度

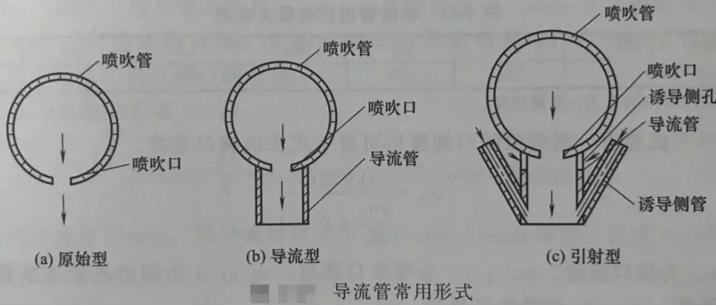

        冷吹管上每个喷口下接有一个导流管，可使喷射出的气流能集中垂直向下。导流管的形状如下图所示，其中以C引射型最佳。

导流管直径通常为喷吹口的2~3倍。
导流管长度按下式计算：

式中：l为导流管长度，mm；
         Ck为系数，取Ck=0.2~0.25；
         ⌀1为喷吹口孔径，mm；
         K为射流紊流系数，柱形射流K=0.08。
如上文中例子中，喷吹口导流管长度为：


2、布袋除尘器喷吹管加工要求
        对喷吹管加工要求如下：
        a、喷吹管孔径、孔距必须严格控制其公差，喷吹口孔距公差为±0.5mm，喷吹管上喷吹口的直线度≤0.8mm；
        b、喷吹管上的喷吹口必须垂直向下，严防喷口的偏斜，以保护滤袋不受喷吹气流的冲刷，喷吹口轴心线的垂直度≤0.4mm；
        c、除尘器的滤袋安装必须垂直于花板，喷吹管安装时喷吹口所喷出气流的中心线与滤袋中心一致，其位置偏差应≤2mm。
