脉冲袋式除尘器喷吹管径、孔径计算公式

脉冲袋式除尘器喷吹管径、孔径计算公式
脉冲袋式除尘器在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆气流的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。喷吹管结构设计的合理性直接影响到除尘器的使用效果和滤袋的使用寿命。
 1、喷吹管管径
        选择喷吹管时，其直径与脉冲阀出气管的管径相当，由于无需耐压要求，一般都选择薄板无缝管；喷吹管的长度取决于脉冲阀能喷吹的滤袋数、滤袋的直径和滤袋的中心距；喷吹管的壁厚取决于管的长度和材质，选用时要保证喷吹管不会因自重而弯曲即可，如3\"淹没式脉冲阀所选用的喷吹管一般采用无缝管，外径为⌀89，壁厚≤4mm。
 2、喷吹口孔径
        喷吹口孔径大小各生产厂家设计相差甚大，这是其使用的脉冲阀性能不同造成的，一般情况下喷吹口平均孔径按下式计算：


    式中，⌀p为喷吹口平均孔径，mm；
             C为系数，取50%~65%；
              n为喷吹孔数量；
              d为脉冲阀出口孔径，mm。
    例如，3\"淹没式脉冲阀出口直径81mm，拟带16条⌀160mm×6000mm滤袋，求喷吹口孔径。

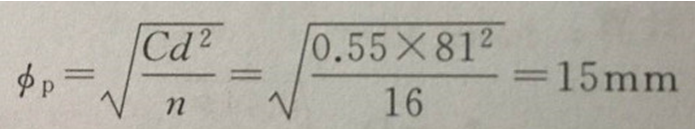

        解：


        即喷吹管的喷吹口孔径为⌀15mm。
       脉冲袋式除尘器 脉冲气流从脉冲阀喷吹后 ，沿喷吹管的长度方向上 ，其速度和静压力分布是不均匀的，为保证每个喷吹孔的喷气量相当。每个喷吹口的孔径可用下式计算：

        式中，⌀i为任一喷吹口的孔径，mm；
                  ⌀1为喷吹口平均孔径，mm；

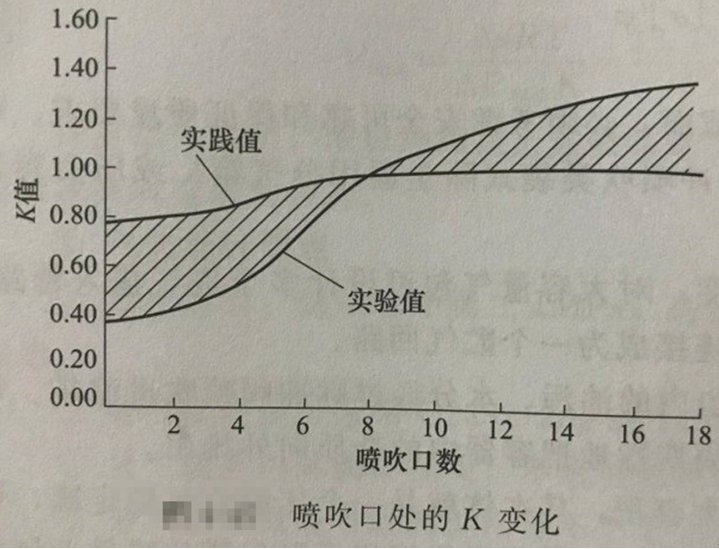

                  K为喷吹口气流流量与平均值的比例，可参考下图取，也可由实验确定。

设计脉冲袋式除尘器喷吹管上喷吹孔径的大小时，离脉冲阀远的喷嘴孔径小，一般比离脉冲阀近的喷嘴孔径要小0.5~2.0mm。上例中近端3个孔取⌀16mm为宜
