直角式电磁脉冲阀与淹没式电磁脉冲阀的区别

添加时间：2022-09-20 | 文章录入：秩名 | 文章来源：原创

我们常⽤的脉冲阀分为DMF-Z型号和DMF-Y型号，这两种为常⽤，即使型号有所不同基本脉冲阀的⼯作原理是相同的，这⾥说到的DMF—就是电磁脉冲阀的英⽂缩写，⽽Z代表的是直⾓式，Y代表淹没式。

⼀般直⾓式的脉冲阀常⽤的⼝径都偏⼩，淹没式的脉冲阀⼝径相对较⼤。

⼯作压⼒上DMF-Z型阀： 0.4~0.6Mpa，⽽DMF-Y型阀： 0.2~0.6Mpa，您肯定会不清楚为啥两个的压⼒有所不同。

DMF-Z-25是1寸袋式直角阀，DMF-Z-40S是1.5寸袋式直角阀,DMF-Z-50S是2寸袋式直角阀,DMF-Z-62S是2.5寸袋式直角阀,DMF-Z-76S是3寸袋式直角阀。

DMF-Y-50S是2寸袋式淹没阀，DMF-Y-62S是2.5寸袋式淹没阀，DMF-Y-76S是3寸袋式淹没阀，DMF-Y-89S是3.5寸袋式淹没阀。

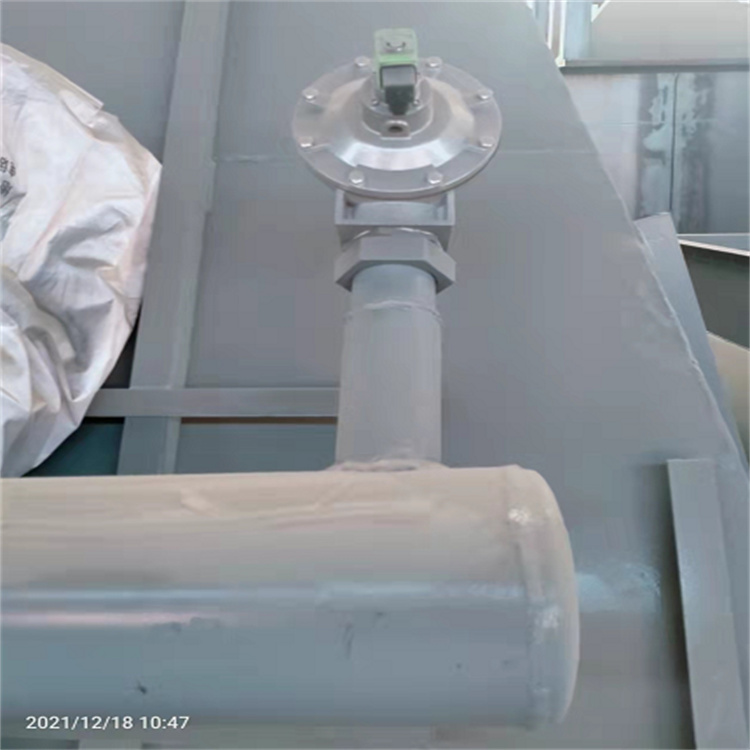

直⾓脉冲阀⼯作原理

1、⾼压⽓从进⽓⼝接⼊，进⼊下⽓室。

2、当脉冲阀未得电时，⽓体通过上下两壳体的恒压管道以及其中的节流孔进⼊减压室，由于阀芯在弹簧的作⽤下堵住泄压孔，⽓体不会排出，令减压室和下⽓室的压⼒⼀致，⽽在弹簧作⽤下，膜⽚将喷吹⼝堵住，⽓体不会冲出。

3、当脉冲阀得电时，阀芯在电磁⼒作⽤下向上抬起，泄压孔打开，⽓体喷出，由于恒压管道节流孔的作⽤，泄压孔的

流出速度⼤于减压室恒压管⽓体的流⼊速度，令减压室压⼒低于下⽓室的压⼒，下⽓室的⽓体将膜⽚顶起，打开喷吹

⼝，进⾏⽓体喷吹。

淹没式脉冲阀⼯作原理

1、其上部结构和直⾓脉冲阀基本⼀致，只是进⽓⼝⽅式不同。

2、直接以⽓包作为它的下⽓室，其原理也是⼀样：当脉冲阀未得电时，⽓体通过上下两壳体的恒压管道以及其中的节流孔进⼊减压室，由于阀芯在弹簧的作⽤下堵住泄压孔，⽓体不会排出，令减压室和⽓包的压⼒⼀致，⽽在弹簧作⽤下，膜⽚将喷吹⼝堵住，⽓体不会冲出。

3、当脉冲阀得电时，阀芯在电磁⼒作⽤下向上抬起，泄压孔打开，⽓体喷出，由于恒压管道节流孔的作⽤，泄压孔的流出速度⼤于减压室恒压管⽓体的流⼊速度，令⽓包压⼒低于下⽓室的压⼒，⽓包的⽓体将膜⽚顶起，打开喷吹⼝，进⾏⽓体喷吹。

脉冲阀指受电磁或气动等先导阀的控制，能在瞬间启闭高压气源产生脉冲的膜片阀。气动的分为直角式与淹没式。
