常用电磁脉冲阀的型号及工作原理

电磁脉冲阀是布袋除尘器喷吹系统的主要配件，也是常用的配件之一，但每一种电磁阀应用的除尘器设备是不一样的。比如单机布袋除尘器应用直角式电磁脉冲阀比较多，长袋低压脉冲布袋除尘器应用淹没式电磁脉冲阀居多，为何发挥的作用是一样的，但应用的除尘器设备确是不一样的呢，我们就要从每个阀的构造及工作原理来说起：

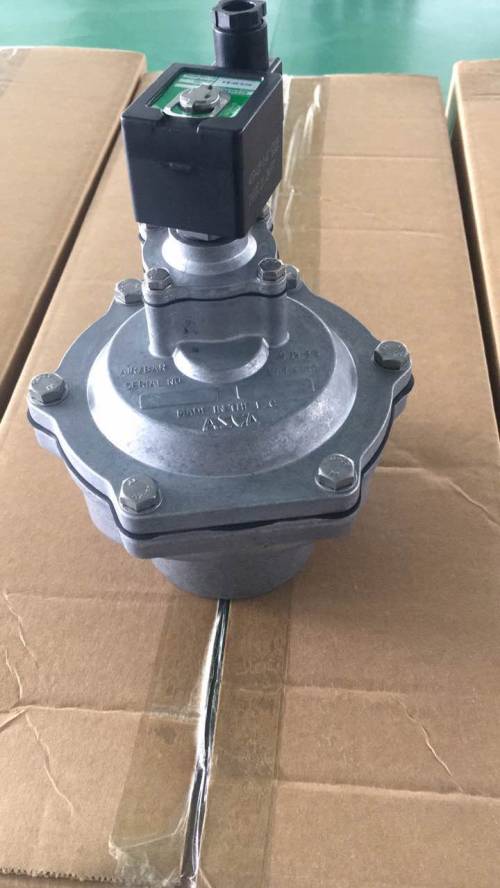

1.直角式电磁脉冲阀构造与工作原理。直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室,当接通压缩空气时,压缩空气通过节流孔进入后气室，此时气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。脉冲控制仪的电信号使电磁脉冲阀的衔铁移动，阀后气室放气孔打开，后气室声带失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于“开启”状态。压缩空气瞬间从阀内喷出，形成喷吹气流。TMF-Z(DMF-Z)直角式电磁脉冲阀技术参数如下：适应环境：温度-10 55℃;相对于湿度不大于85%。

2.淹没式电磁脉冲阀构造原理。淹没式脉冲阀采用淹没于气包中的安装方法，故称淹没式。它与其他结构形式比较，减少了流道阻力，降低了喷吹气源压力，因而能适用于压低的场合，且可降低能源消耗和延长膜片寿命。

3.直通式电磁脉冲阀的构造特点是空气进出口中心线在一条直线上，故称直通阀，脉冲阀膜片把脉冲阀分为前、后两个气室，接通压缩空气时脉冲阀处于关闭状态，开启动作原理与直角阀相同，只是气流喷射时的流动方向不同。直通式脉冲阀的优点是安装方便，常用于是气箱脉冲除尘器;缺点是气流经过阀体阻力较大。
