白灰窑脉冲布袋除尘器配置

白灰窑脉冲布袋除尘器采用分室管喷吹低压脉冲袋式除尘器，是我单位应用国外技术设计制造的负压操作、低压脉冲、长袋大型除尘器，该型除尘器集大型反吹、高压气箱脉冲和低压管喷脉冲各类除尘器优点于一身，具有结构紧凑，双重除尘原理，清灰效果好，运行稳定可靠，滤袋寿命长等特点，被公认为有效大型除尘器，是冶金、电力、建材等行业的醉佳除尘设备。
白灰窑脉冲布袋除尘器主要结构
1、主要结构
白灰窑除尘器分室停风管喷吹低压脉冲袋式除尘器主要由袋室（箱体）、灰斗、清洁气体室、滤袋及骨架、脉冲喷吹系统、进出风总管、进风支管、进风阀、卸灰阀、支架以及楼梯平台等组成。顶部脉冲阀设有防雨罩。

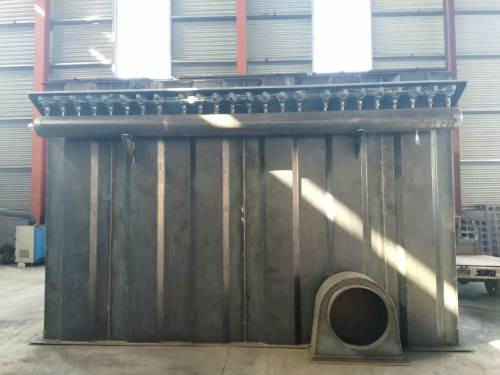

2、箱体
该大型长袋低压脉冲袋式除尘器一改常规的现场板式拼装结构为单之箱体现场组合式，既大大减少了现场安装工作量，又可有效地保证设备整机质量。中箱体下部的进风口处设有截挡装置，含尘气体在进风管内进入灰斗时，粉尘随其速度惯性冲撞挡板后，大部分即落入灰斗，其余少量细粉尘按截挡装置导流方向随气流进入滤袋室过滤.

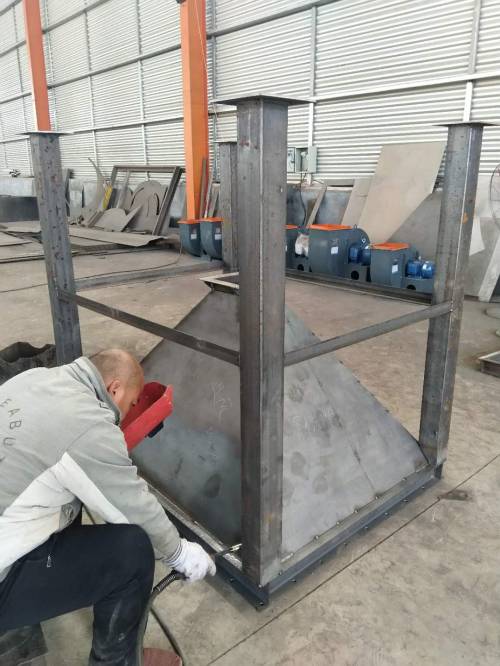

3、灰斗
灰斗由上灰斗和下灰斗两体连接而成，其壁板均采用4mm厚钢板焊制，外表均焊有足够强度的角钢为加强筋。灰斗下部还焊有大孔格栅网。检修换袋时可以从上方将滤袋直接放入灰斗，落在板栅网上，然后从灰斗从孔门处即可统一取出，既减轻工人劳动强度，又实现了清洁操作，深受检修人员的欢迎。
4、滤袋
为了保证过滤性能确保排放标及粉尘的特性，除尘器滤袋所采用PPS针刺过滤毡，其性能需达到如下指标：
重量：1000g/m2 厚度：2.0mm
透气度：0.88m3/m2/min
断裂强度：径向＞600 N/5×20cm纬向＞1000 N/5×20cm 破裂强度：2.9MPa/min 连续使用温度：≤280℃ 短时使用温度：300℃ 耐酸性：良 耐碱性：良 耐磨性：良 水解稳定性：良
后处理方式：烧毛、压光、热定型
马鞍胶圈中弹簧涨圈材质为65Mn，厚度为0.4mm

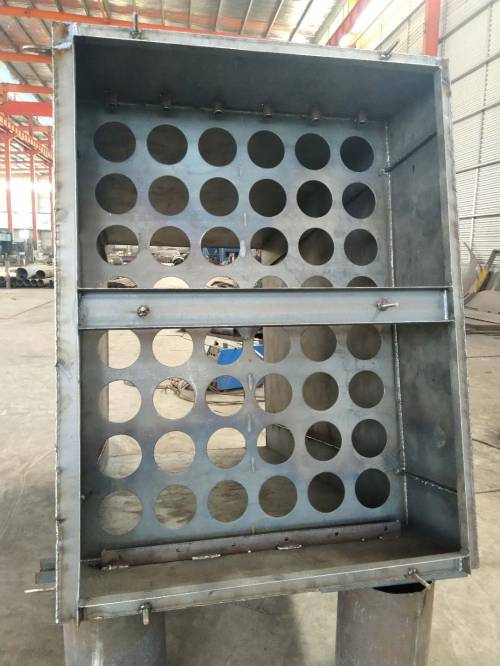

滤袋口部缝有弹性涨圈，将其捏成月牙形放入花板孔内，密封、牢固、不脱落，安装检修换袋极为方便。该除尘器每台共有滤袋924条，每个滤袋室154条。滤袋间有十字形气流通道。便于含尘气体的匀速上升，扩散，达到滤袋负荷均衡，以延长使用寿命。
5、滤袋骨架
脉冲布袋除尘器滤袋支撑骨架采用冷拨钢丝点焊（电阻焊）而成，表面光滑无焊渣、焊痘、无毛刺，再经镀塑处理。
6、清洁气体箱
每个袋室（箱体）的上方均相应连接有一个清洁气体箱，其内部装有11排喷吹管，顶面有6个检修用的人孔门。喷吹管进气端用快装式连接管件固定在壁板上，终端用压板固定在支架上。这种结构型式方便喷气管的安装调整，可确保其喷吹口与滤袋同心以达到完美的喷吹效果。
7、人孔门、检查门
白灰窑脉冲布袋除尘器顶部和灰斗上的人孔检查门均采用快开式结构，工人维修时无需携带工具，即可快快捷地打开和关闭，紧定用的手柄为凸轮式结构，手动拧紧后扳下即可牢固压紧，提起后旋几圈即可打开，极为方便快捷。
8、电磁脉冲阀
电磁脉冲阀，选用的是上海袋式除尘配件有限公司的产品，其性能和寿命均达到国际上的。其型式为淹没式，主要技术参数：
膜片使用寿命：＞150万次 适应环境湿度：-35-90℃ 喷吹气源压力：0.2-0.6Mpa 喷吹时间：0.2s 喷吹量：≥500L 工作电源：DC24V 20W
