除尘器喷吹管设计计算

添加时间：2024-11-06 | 文章录入：秩名 | 文章来源：原创

脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆流气体的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。

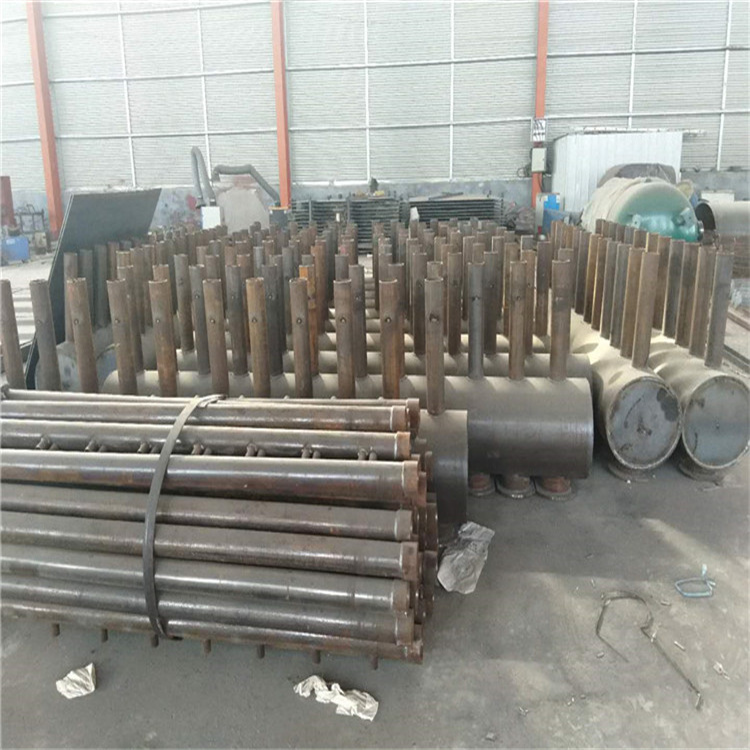

喷吹管管径：选择喷吹管时，其直径与脉冲阀出气管的管径相当，由于无须耐压要求，一般都选择薄板无缝管；喷吹管的长度取决于脉冲阀能喷吹的滤袋数量、滤袋的直径和滤袋的中心距；喷吹

（1）管的壁厚取决于管的材质与长度，选用时要保证喷吹管不会因自重而弯曲即可，如3”淹没式脉冲阀所选用的喷吹管一般采用无缝钢管，外径为Φ89mm，壁厚≤4mm。

（2）喷吹管孔径：喷吹口孔径大小各生产厂家设计相差甚大，这与其使用脉冲阀性能不同造成的，脉冲气流从脉冲阀喷吹后，延喷吹管的长度方向上，其速度和静压力分布室不均匀的，为保证每个喷吹孔的喷气量相当，

设计喷吹管上喷嘴孔径的大小时，离脉冲阀远的喷吹孔径越小，一般比离脉冲阀近的喷吹孔径要小0.5-2.0mm。

设计喷吹管的喷吹口时，喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直度≤0.4mm，否则喷吹气流会冲刷滤袋；喷吹口一般是钻孔成型，这种孔易加工，但喷吹阻力大。带翻边的弧形孔阻力较小，详见图4-20。但这种喷吹口不仅减少系统喷吹阻力，而且能使压缩空气尽量汇于一点喷出，以防气流发散无序冲刷滤袋，从而从结构上减少气流冲刷滤袋的可能性。

喷吹管上每个喷口下接有一个导流管，可使喷射出的气流能集中垂直向下。导流管直径通常为喷吹口的2-3倍，
