脉冲袋式除尘器喷吹管设计计算

添加时间：2025-01-10 | 文章录入：秩名 | 文章来源：原创

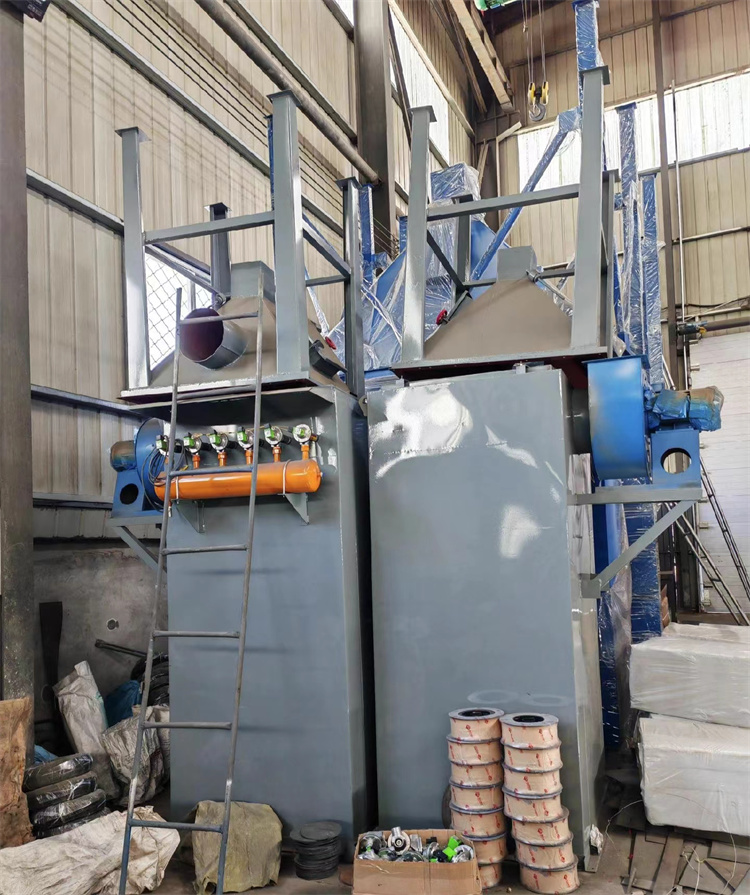

脉冲袋式除尘器，在滤袋上方设有喷吹管，每个喷吹管上有若干个喷吹孔，每个喷吹孔对准一个滤袋口，脉冲袋式除尘器清灰时从脉冲阀喷出的脉冲气流通过喷吹孔的喷射作用射入滤袋，并诱导周围的气体，使滤袋产生振动，加上逆流气体的作用使滤袋上的粉尘脱落下来，从而完成清灰过程。脉冲袋式除尘器喷吹管管径：选择喷吹管时，其直径与脉冲阀出气管的管径相当，由于无须耐压要求，一般都选择薄板无缝管；喷吹管的长度取决于脉冲阀能喷吹的滤袋数量、滤袋的直径和滤袋的中心距；喷吹（1）管的壁厚取决于管的材质与长度，选用时要保证喷吹管不会因自重而弯曲即可，如3”淹没式脉冲阀所选用的喷吹管一般采用无缝钢管，外径为Φ89mm，壁厚≤4mm。（2）喷吹管孔径：喷吹口孔径大小各生产厂家设计相差甚大，这与其使用脉冲阀性能不同造成的，一般情况下喷吹口平均孔径按下式计算：
式中，Φp为喷吹口平均直径，mm；C为系数，取50%-65%；n为喷吹孔数量；d为脉冲阀出口直径，mm。脉冲气流从脉冲阀喷吹后，延喷吹管的长度方向上，其速度和静压力分布室不均匀的，为保证每个喷吹孔的喷气量相当，每个喷吹口的孔径可用下式计算：式中，Φi为任一喷吹口的孔径，mm；Φ1为喷吹口的平均孔径，mm；K为喷吹口气流流量与平均值的比值，也可参考下图选取。设计喷吹管上喷嘴孔径的大小时，离脉冲阀远的喷吹孔径越小，一般比离脉冲阀近的喷吹孔径要小0.5-2.0mm。
喷吹孔形状：设计喷吹管的喷吹口时，脉冲袋式除尘器喷吹口孔距的公差为±0.5mm，喷吹孔应垂直向下，不能倾斜，其轴心线的垂直度≤0.4mm，否则喷吹气流会冲刷滤袋；脉冲袋式除尘器喷吹口一般是钻孔成型，这种孔易加工，但喷吹阻力大。带翻边的弧形孔阻力较小。但这种喷吹口不仅减少系统喷吹阻力，而且能使压缩空气尽量汇于一点喷出，以防气流发散无序冲刷滤袋，从而从结构上减少气流冲刷滤袋的可能性。（4）喷吹导流管：喷吹管上每个喷口下接有一个导流管，可使喷射出的气流能集中垂直向下。导流管直径通常为喷吹口的2-3倍，导流管长度按下式计算：L=Ck*Φ1/K式中，L为导流管长度，mm；Ck为常数，取Ck=0.2-0.25；Φ1为喷吹口孔径，mm；K为射流紊流系数，柱形射流K=0.08。（5）喷吹管加工安装对喷吹管加工要求如下：a、喷吹管孔径、孔距必须严格控制其公差，喷吹口孔径公差±0.5mm，喷吹管上喷吹口的直线度≤0.8mm；b、喷吹管上的喷吹口必须垂直向下，严防喷口的偏斜，以保护滤袋不受喷吹气流的冲刷，喷吹口轴心线的垂直度≤0.4mm；c、除尘器的滤袋安装必须垂直于花板，喷吹管安装时喷吹口所喷出的气流的中心线与滤袋中心一致，其位置偏差应≤2mm。（6）喷吹管到袋口的距离利用射流理论计算喷吹导流管喷出口与滤袋口的距离h1，对喷吹清灰效果至关重要。因为h1太小，吸进的气流会太少，影响清灰效果；h1太大，喷吹气流可能不能有效进入滤袋。
h2=Φ/2*cotαTanα=3.4*K式中，h2为喷吹口到花板距离，mm；Φ为袋口直径，mm；α为喷射角，°；K为射流紊流系数，柱形射流K=0.08。经验公式：h2=(Φ-48)/0.353式中，h2为喷吹口到花板距离，mm；Φ为袋口直径，mm；实践表明，气流刚进入滤袋时，滤袋口总有100-300mm左右的距离经常受高压气流的直接冲刷。
（5）诱导气量计算诱导气量是进入滤袋气量的一部分，脉冲袋式除尘器诱导气量按下式计算：Qx=2.2*(α*h1/R0+0.294)*C*Q0-Q0式中，Qx为诱导气量，m³/h；α为紊流系数，圆射流α=0.08；h1为喷吹口到花板距离，m；R0为喷吹口半径，m；C为滤袋排列系数，C=0.8-1.0，滤袋间距小，取小值；Q0为喷吹气量，m³/h。
