旋风除尘器压力损失

添加时间：2022-10-09 | 文章录入：本站 | 文章来源：原创

评价旋风除尘器设计和性能时的一个主要指标是气流通过旋风器时的压力损失，亦称压力降。旋风除尘器的压力损失与其结构和运行条件等有关，理论计算比较困难，主要靠实验确定。Dp一般与气体入口速度的平方根成正比，即
r为气体的密度，kg/m3；v1为气体入口速度，m/s；x为局部阻力系数。
旋风除尘器一般用于捕集5-15μm以上的颗粒物，除尘效率可达80%。旋风除尘器主要缺点是对小于5μm以下的颗粒捕集效率不高，一般作预除尘用。

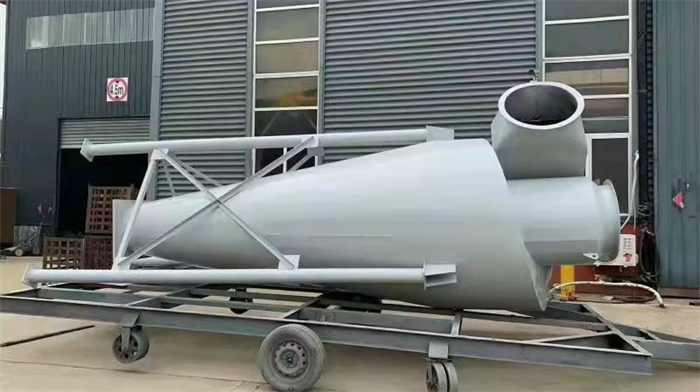

普通旋风除尘器是由进气管、筒体、锥体和排气管等组成。外涡旋：旋转向下的外圈气流；内涡旋：旋转向上的中心气流。
气流作涡旋运动时，尘粒在离心力作用下逐步移向外壁，达到外壁的尘粒在气流和重力共同作用下沿壁面落入灰头。气流从除尘器顶部向下高速旋转时，顶部的压力下降，一部分细小的尘粒沿筒壁旋转向上，达到顶部后，再沿排出管外壁旋转向下，*后到达排出管下端附近被上升的内涡旋带走并从排出管排出，这股旋转气流称上涡旋。对旋风除尘器内气流运动的测定发现，实际气流除切向和轴向运动外，还有径向运动。在外涡旋也存在离心的径向运动。通常把内外涡旋气体的运动分解成为三个速度分量：切向速度、径向速度和轴向速度。切向速度是决定气流速度大小的主要速度分量，也是决定气流质点离心力大小的主要因素。根据涡旋定律，外涡旋的切向速度vT反比于旋转半径R的n次方。
n£，称为涡旋指数。
内旋涡的切向速度正比于旋转半径R，比例常数等于气流的旋转角速度w。
因此，在内、外旋涡交界园柱面上，气流的切向速度*大。实验测量表明，交界园柱面直径d0=(0.6-1.0)de(de是排气管直径）。
