大型布袋除尘器花板的制作标准

大型布袋除尘器花板制作要求

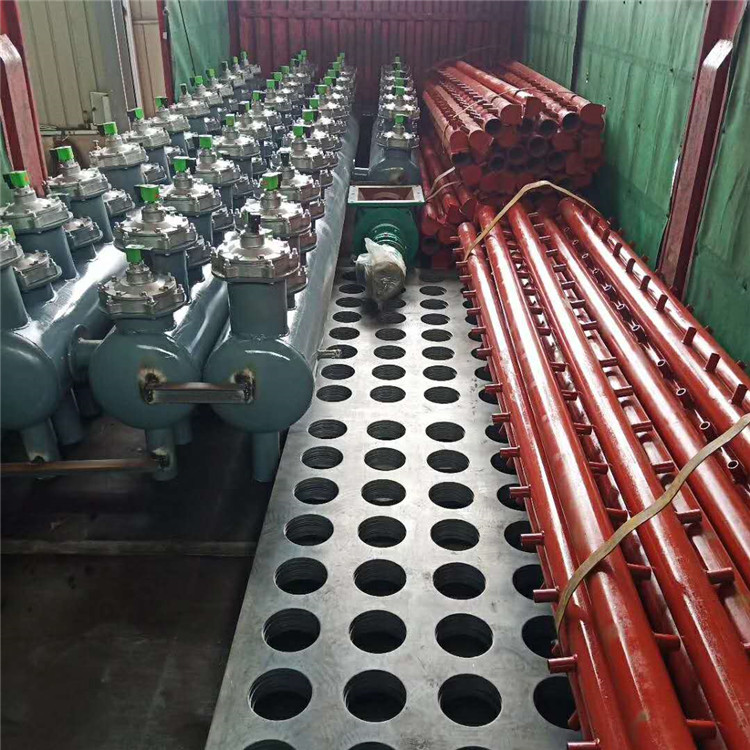

花板是作为滤袋组件的支撑件，也将箱体分为过滤室和净气室，并可作为滤袋组件的检修平台。花格板厚度12mm，花板材质为Q235B，下部设有支撑件和加强筋，满足正常的压差不变形。
花板采用等离子或激光加工，能充分保证孔径、孔位、平面度要求。另外在安装中考虑到除尘器受热胀冷缩应力的作用，花板与除尘器箱体之间采用45°锥形面方式焊接，可避免长期热应力作用变形、脱焊、开裂。花板孔进行抛光处理,清除各孔的锋利边角和毛刺，孔径公差满足国家标准±0.2mm，行成良好的密封，花板孔中心偏差±0.5mm。花板表面平整光洁，没有挠曲、凹凸不平等缺陷，平面度偏差≤1 mm。
花板下部设有支撑件和加强筋，防止承重变形。

布袋及其骨架从花板孔中装入，并通过袋口的安装机构固定在花板上。花板由箱体内部的钢构件支架固定，并满焊在箱体内。
花板开孔切割方法：等离子或激光切割；
花板加强筋设置方式：型钢交错布置，以满足支撑花板、袋笼及滤袋所需的强度和刚度；
花板防腐措施：除锈刷防锈底漆。
