石料场除尘器箱体制作要求
添加时间:2024-07-26 | 文章录入:秩名 | 文章来源:原创
石料场除尘器中箱体由若干件壁板连接后连续焊接而成中箱体壁板一般采用厚度为5mm的普通钢板制造在靠近中箱体中间部位有斜隔板组件,负责将尘气室和净气室隔离开中箱体的结构设计,主要是考虑壁板的耐负压程度和斜隔板的耐负压程度中箱体耐负压强度一般按风机的全压来计算其计算过程同灰斗部分类似。
石料场除尘器上箱体的结构设计
石料场除尘器上箱体在整个除尘器的设计中是属于关键部位的设计,它的设计好坏直接关系到除尘器能否正常运行设计上箱体时,应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位在有内旁通的情况下,还要考虑到离线孔与内旁通孔的位置关系当然,对上箱体结构强度的验算也是同等的重要上箱体在设计时,应考虑设计有一定的斜度,以利于雨水的顺利排放。
石料场除尘器花板孔布置
花板孔在上箱体内应该均匀布置根据现场实际情况及工厂制造经验,在滤袋长度不超过8m的情况下,孔与孔之间的间隙为滤袋直径的1.5倍举例来说,如果采用160×6000的滤袋,则孔与孔之间的距离为240mm。
石料场除尘器上箱体横截面高度
对上箱体横截面高度进行控制,主要是保证净化后的气体在通过上箱体内部空间时,气流流向均衡,不会发生由于上箱体截面太小而造成气流阻力太大,甚至造成风机吸力不够、无法正常工作的情况发生,根据多年来的设计经验,通过上箱体横截面的风速不应当超过3m/s。
石料场除尘器花板框架强度计算
石料场除尘器花板框架上面覆盖有花板滤袋及袋笼安装时,对花板平整度有极其严格的要求,其平面度允差一般为1:1000在这种情况下,要求花板框架必须有足够的安全强度,防止滤袋过滤表面积灰和操作人员检修维护时,对花板的平整度有不利的影响。

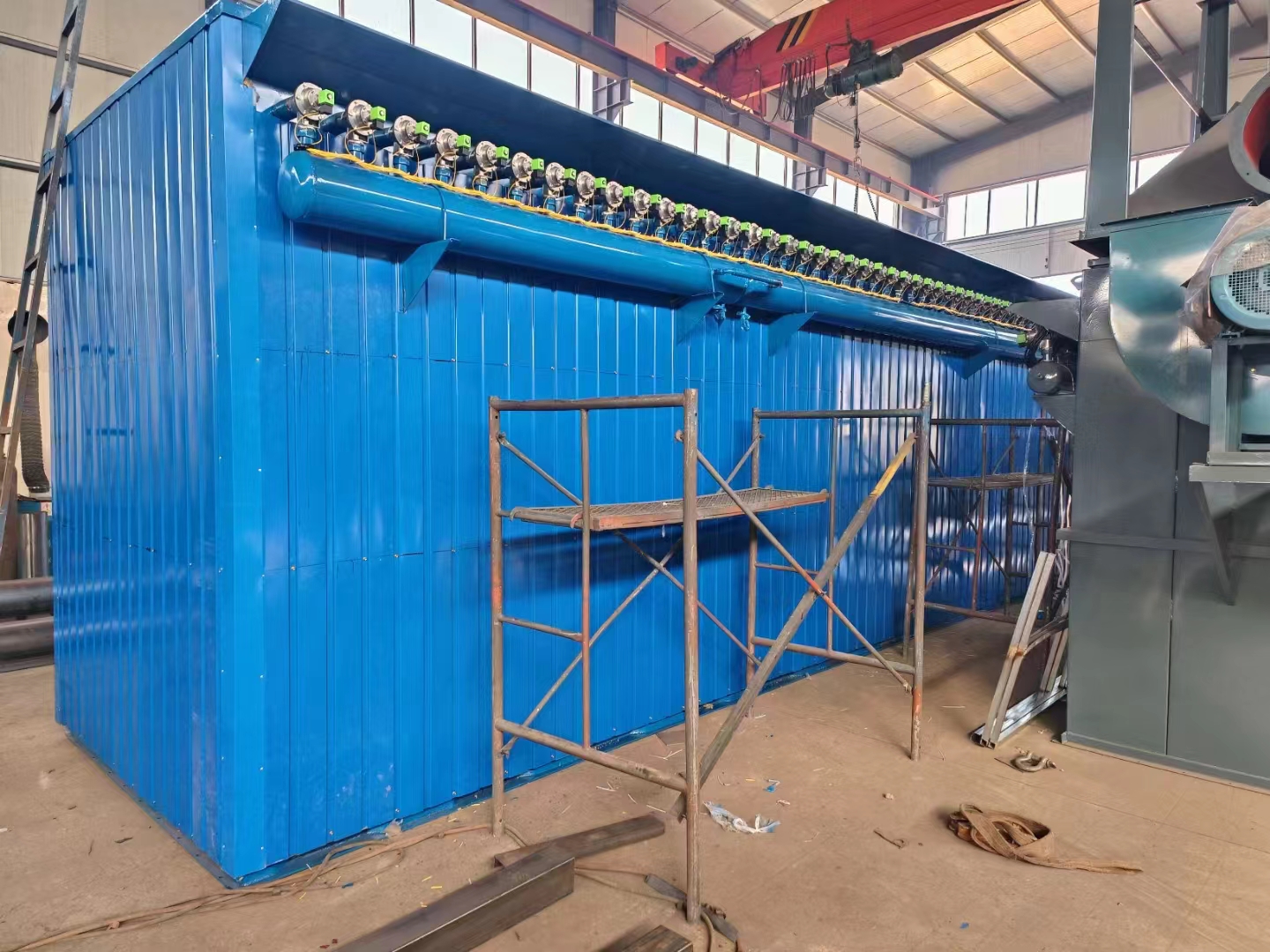

![除尘器](/uploads/240726/1-240H616011W91.jpg)
石料场除尘器上箱体的结构设计
石料场除尘器上箱体在整个除尘器的设计中是属于关键部位的设计,它的设计好坏直接关系到除尘器能否正常运行设计上箱体时,应考虑到花板孔在上箱体内的合理布置、上箱体横截面高度、离线孔的大小及方位在有内旁通的情况下,还要考虑到离线孔与内旁通孔的位置关系当然,对上箱体结构强度的验算也是同等的重要上箱体在设计时,应考虑设计有一定的斜度,以利于雨水的顺利排放。
石料场除尘器花板孔布置
花板孔在上箱体内应该均匀布置根据现场实际情况及工厂制造经验,在滤袋长度不超过8m的情况下,孔与孔之间的间隙为滤袋直径的1.5倍举例来说,如果采用160×6000的滤袋,则孔与孔之间的距离为240mm。
石料场除尘器上箱体横截面高度
对上箱体横截面高度进行控制,主要是保证净化后的气体在通过上箱体内部空间时,气流流向均衡,不会发生由于上箱体截面太小而造成气流阻力太大,甚至造成风机吸力不够、无法正常工作的情况发生,根据多年来的设计经验,通过上箱体横截面的风速不应当超过3m/s。
石料场除尘器花板框架强度计算
石料场除尘器花板框架上面覆盖有花板滤袋及袋笼安装时,对花板平整度有极其严格的要求,其平面度允差一般为1:1000在这种情况下,要求花板框架必须有足够的安全强度,防止滤袋过滤表面积灰和操作人员检修维护时,对花板的平整度有不利的影响。
![除尘器](/uploads/240726/1-240H616011W91.jpg)
